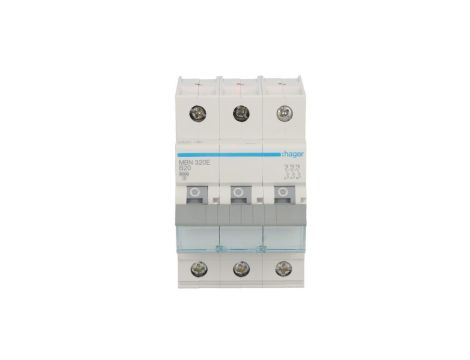

Wyłącznik nadprądowy 3P B 20A 6kA AC MBN320E

Wyłącznik nadprądowy 3P B 20A 6kA AC MBN320E

Wyłącznik nadprądowy MBN320E to trójbiegunowy wyłącznik typu B o znamionowym prądzie 20 A przeznaczony do ochrony przeciwzwarciowej i przeciążeniowej obwodów w instalacjach 230/400 V AC, 50/60 Hz. Produkt stosowany jest w rozdzielnicach budynkowych i obwodach końcowych dla obciążeń o niewielkim prądzie rozruchowym.

Cechy techniczne

• Liczba biegunów: 3
• Charakterystyka wyzwalania: B (charakterystyka dla obwodów o niskim prądzie rozruchowym)
• Prąd znamionowy: 20 A (prąd znamionowy zależny od temperatury; dokumentacja zawiera krzywe i wartości korekcyjne)
• Napięcie znamionowe: 230/400 V AC, 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898-1: 6 kA
• Stopień ochrony: IP20
• Zakres temperatur pracy: od -25 °C do 80 °C
• Straty mocy: 8,9 W
• Moment dokręcenia zacisków: 2,8 Nm
• Jednoczesne rozłączanie bieguna N: nie
• Możliwość dodatkowego wyposażenia: brak (brak przewidzianych akcesoriów montażowych lub rozszerzeń)
• Informacje dodatkowe: karta katalogowa zawiera współczynniki korekcyjne prądu dla różnych warunków instalacji i częstotliwości oraz dane wymiarowe i rodzaje podłączeń

Zastosowanie produktu

• Ochrona obwodów końcowych w instalacjach mieszkaniowych i komercyjnych (gniazda, oświetlenie)
• Zabezpieczenie przewodów i linii zasilających o napięciu 230/400 V AC
• Stosowanie w rozdzielnicach trójfazowych do ochrony obwodów o niskim prądzie rozruchowym oraz przy obciążeniach rezystancyjnych i słabo indukcyjnych
• Element układów rozdzielczych wymagających zdolności łączeniowej do 6 kA zgodnie z normą EN 60898-1
• Niezalecane jako wyłącznik do przełączania przewodu neutralnego (nie rozłącza N jednocześnie) oraz tam, gdzie wymagane są dodatkowe akcesoria rozszerzające funkcje
