Opis produktu

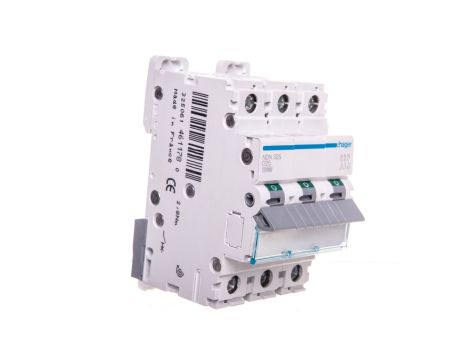

Wyłącznik nadprądowy 3P D 25A 10kA AC NDN325
Wyłącznik nadprądowy 3P D 25A 10kA AC NDN325 to trójpolowy aparat MCB o charakterystyce D przeznaczony do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach przemysłowych i rozdzielnicach budynkowych.
Cechy techniczne
- Liczba biegunów: 3 (3P), charakterystyka wyzwalania: D, prąd znamionowy In: 25 A.
- Napięcie znamionowe: 400 V AC (możliwość izolacji do 500 V); częstotliwość pracy: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898 (230 V) oraz 15 kA wg IEC 60947-2 (400 V); Icn = 10 000 A, Icu = 15 kA.
- Montaż: szyna DIN; szerokość: 3 moduły, wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm.
- Straty mocy: 3,73 W na biegun; maks. 4,5 W (warunkowe); całkowite straty: 11 W.
- Wytrzymałość: elektryczna 4 000 cykli, mechaniczna 20 000 cykli.
- Stopień ochrony: IP20; napięcie udarowe: do 6 000 V; temperatura pracy: od -25 °C do 80 °C.
- Klasa ograniczenia energii: 3; możliwość dodatkowego wyposażenia: tak.
Zastosowanie produktu
- Ochrona obwodów trójfazowych 400 V AC w rozdzielnicach przemysłowych i budynkowych.
- Zabezpieczanie obwodów z wysokimi prądami rozruchowymi (silniki, przetwornice), wynikające z charakterystyki wyzwalania D.
- Stosowanie tam, gdzie wymagana jest zgodność z normami EN 60898-1 i IEC 60947-2 oraz określona zdolność łączeniowa do 15 kA.
- Montaż w standardowych szafach rozdzielczych na szynie DIN, tam gdzie ważne są kompaktowe wymiary (3 moduły).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik nadprądowy NDN325 przewiduje możliwość doposażenia?
Tak. Dla wyłącznika nadprądowego NDN325 istnieje możliwość dodatkowego wyposażenia; zakres i rodzaj akcesoriów (np. styki pomocnicze, sygnalizacja zdalna) należy potwierdzić w dokumentacji producenta Hager Electro S.A.S. lub u dystrybutora.
