Opis produktu

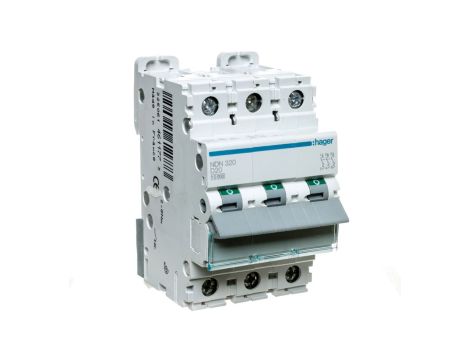

Wyłącznik nadprądowy 3P D 20A 10kA AC NDN320
Trójpolowy wyłącznik nadprądowy MCB o charakterystyce D przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i dystrybucyjnych; stosowany tam, gdzie występują wysokie prądy rozruchowe (np. silniki, transformatory).
Cechy techniczne
- Charakterystyka: D (wysoka tolerancja na prądy udarowe)
- Liczba biegunów: 3P, prąd znamionowy In = 20 A
- Napięcie znamionowe Ue = 400 V AC; maks. napięcie pracy do 440 V; częstotliwość 50 Hz
- Zdolność łączeniowa: Icn = 10 kA (wart. znamionowa), Icu = 15 kA przy 400 V
- Typy wyzwalacza: zwłoczny lub bezzwłoczny (warianty dostępne w serii)
- Derating prądu względem temperatury: przykładowo 17,2 A przy 70 °C do 27,61 A przy -25 °C (wpływ temperatury na prąd skuteczny)
- Trwałość: wytrzymałość elektryczna ~4000 cykli, mechaniczna ~20000 cykli
- Montaż: szyna DIN; brak wskaźnika zadziałania
- Stopień ochrony: IP20; zakres pracy: -25 °C do 80 °C
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
- Zgodność z normami: EN 60898-1, IEC 60947-2; zgodność z dyrektywą RoHS i wymogami WEEE
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach i szafach sterowniczych w zakładach przemysłowych i obiektach komercyjnych
- Zabezpieczenie odbiorników o dużych prądach rozruchowych: silniki indukcyjne, transformatory, agregaty
- Stosowanie w obwodach zasilania maszyn i urządzeń, gdzie wymagane jest odcinanie zwarć do 10–15 kA
- W instalacjach pracujących przy 50 Hz i napięciu do 400–440 V
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Kiedy wybrać wariant zwłoczny, a kiedy bezzwłoczny?
Wariant zwłoczny stosuje się tam, gdzie występują krótkotrwałe prądy rozruchowe (silniki, transformatory) — pozwala to na tolerowanie udarów bez niepotrzebnego wyłączania. Wariant bezzwłoczny jest wskazany, gdy wymagane jest szybsze wyłączenie przy zwarciu i gdy nie występują duże prądy udarowe. - Jak uwzględnić wpływ temperatury otoczenia przy doborze NDN320?
Należy porównać prąd znamionowy instalacji z wartościami skorygowanymi względem temperatury (np. ~17,2 A przy 70 °C). Jeśli przewidywana temperatura podnosi wpływ deratingu poniżej wymaganego zabezpieczenia przewodów/odbiorników, rozważ zastosowanie wyższego In lub dodatkowego chłodzenia rozdzielnicy.
