Opis produktu

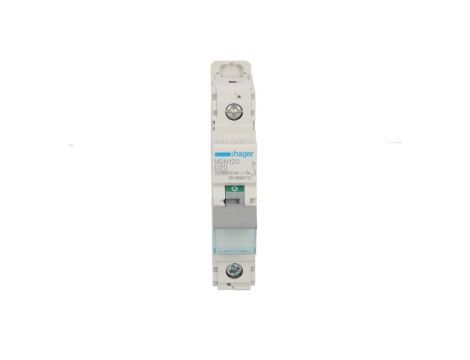

Wyłącznik nadprądowy 1P D 20A 10kA AC NDN120
Jednobiegunowy wyłącznik nadprądowy NDN120 o charakterystyce D, przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem. Stosowany w instalacjach z urządzeniami indukcyjnymi i obwodach z dużymi prądami rozruchowymi.
Cechy techniczne
- Prąd znamionowy (In): 20 A
- Charakterystyka wyzwalania: D (wysoki prąd rozruchowy)
- Liczba biegunów: 1P
- Zdolność łączeniowa Icn: 10 kA; zdolność wyłączania zwarciowego Icu do 15 kA (zgodnie z kartą katalogową)
- Napięcie znamionowe: 240/415 V; maksymalne napięcie pracy do 440 V; przystosowany do sieci 50 Hz
- Norma: EN 60898-1
- Stopień ochrony: IP20
- Temperatura magazynowania: -25 °C do 80 °C
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm
- Dokumentacja zawiera specyfikację prądów znamionowych w funkcji temperatury oraz współczynniki korekcyjne prądu
Zastosowanie produktu
- Ochrona obwodów jednofazowych w budownictwie mieszkaniowym i obiektach komercyjnych.
- Zabezpieczenie linii zasilających silniki, transformatory i urządzenia z wysokim prądem rozruchowym (charakterystyka D).
- Montaż w rozdzielnicach elektrycznych zgodnie z wymaganiami instalacyjnymi; integracja z modułowymi systemami dystrybucji.
- Wybór przy projektowaniu obwodów jednofazowych w sieciach 230/400 V, 50 Hz, gdzie wymagana jest wyższa zdolność rozłączania zwarć.
