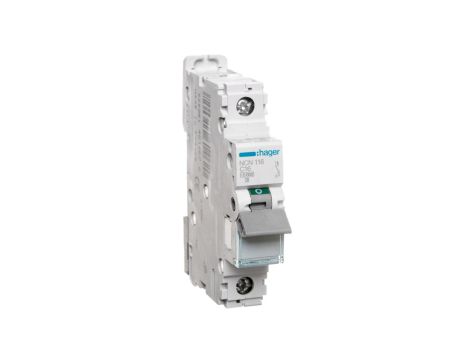

Wyłącznik nadprądowy 1P C 16A 10kA AC NCN116

Wyłącznik nadprądowy 1P C 16A 10kA AC NCN116

Wyłącznik nadprądowy 1P C 16A 10kA AC NCN116 to jednobiegunowy MCB przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniem i zwarciem; projektowany do montażu na szynie DIN i stosowania w rozdzielnicach instalacji jednofazowych.

Cechy techniczne

• Typ: wyłącznik nadprądowy MCB NCN116, jednobiegunowy, charakterystyka wyzwalania C.
• Prąd znamionowy: 16 A; częstotliwość pracy: 50 Hz.
• Napięcie znamionowe: 230/400 V AC (wartość odniesienia 400 V); maksymalne napięcie pracy do 440 V; napięcie udarowe 6000 V.
• Zdolność łączeniowa: Icn = 10 kA (wartość znamionowa); Icu do 15 kA przy wyłączaniu zwarć w zależności od napięcia.
• Prąd w różnych temperaturach: w zakresie od ok. 13,36 A do 22,97 A (wartości użytkowe zależne od warunków temperaturowych).
• Straty mocy: 2,62 W na biegun.
• Wytrzymałość: elektryczna 4000 cykli, mechaniczna 20000 cykli.
• Stopień ochrony: IP20; temperatura magazynowania: -25 do 80 °C.
• Montaż: standardowa szyna DIN, konstrukcja umożliwia demontaż i montaż podtynkowy.
• Zgodność z normami odniesienia: EN 60898-1 oraz IEC 60947-2 (informacja techniczna z karty katalogowej).

Zastosowanie

• Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów gniazd zasilających, oświetlenia oraz małych obwodów odbiorczych w rozdzielnicach modułowych montowanych na szynie DIN.
• Stosowanie w rozdzielnicach i panelach dystrybucyjnych, gdzie wymagana jest zdolność łączeniowa do 10–15 kA oraz charakterystyka typu C.
