Opis produktu

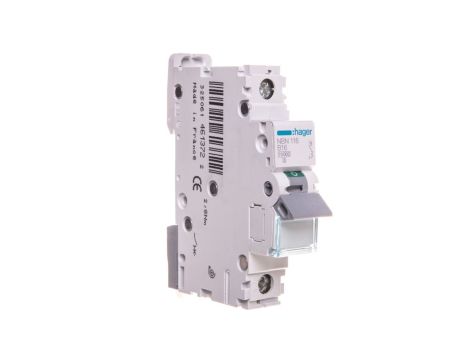

Wyłącznik nadprądowy 1P B 16A 10kA AC NBN116
Wyłącznik nadprądowy 1P B 16A 10kA AC NBN116 służy do ochrony pojedynczych obwodów jednofazowych przed przeciążeniem i zwarciem. Urządzenie jest przeznaczone do montażu w rozdzielnicach na szynie DIN w instalacjach zasilanych napięciem przemiennym 230/400 V, 50 Hz.
Cechy techniczne
- Typ: wyłącznik nadprądowy, 1 biegun (1P), charakterystyka B.
- Prąd znamionowy: 16 A; częstotliwość: 50 Hz; napięcie znamionowe AC: 230/400 V.
- Zdolność łączeniowa: Icn = 10 000 A; zdolność wyłączania zwarć (Icu) = 15 kA.
- Montaż: szyna DIN (standardowy wymiar montażowy).
- Odporność elektryczna: 4000 cykli pracy elektrycznej.
- Brak wskaźnika zadziałania; mechanizm wyzwalający zintegrowany.
- Norma odniesienia: EN 60898-1; stopień ochrony: IP20.
- Temperatura magazynowania: -25 do 80 °C. Wpływ temperatury na prąd znamionowy: przy 70 °C prąd efektywny ≈ 13,36 A, przy -20 °C ≈ 22,97 A (należy uwzględnić przy doborze i warunkach pracy).
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i budynkach użyteczności publicznej.
- Zabezpieczenie obwodów oświetleniowych, gniazd wtykowych i obwodów grzewczych o prądzie znamionowym do 16 A.
- Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN jako element ochrony przeciwzwarciowej i przeciążeniowej.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik nadprądowy 1P B 16A NBN116 nadaje się do ochrony silników lub obwodów o dużych prądach rozruchowych?
Charakterystyka B oznacza szybkie zadziałanie przy prądach zwarciowych (zwykle ok. 3–5× In), więc wyłącznik 1P B 16A NBN116 nie jest zalecany do zabezpieczania silników lub obwodów z wysokim prądem rozruchowym; do takich zastosowań stosuje się zwykle wyłączniki o charakterystyce C lub D.
