Opis produktu

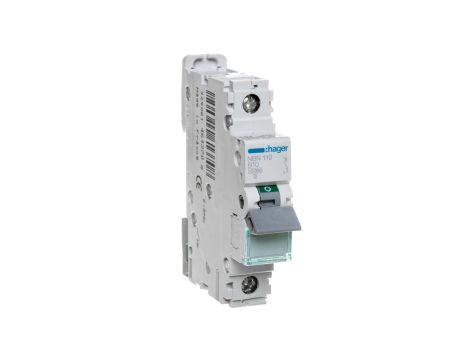

Wyłącznik nadprądowy 1P B 10A 10kA AC NBN110
Wyłącznik nadprądowy NBN110 1P B 10A to modułowy aparat zabezpieczający obwody jednofazowe przed przeciążeniami i zwarciami. Przeznaczony do montażu na szynie DIN w rozdzielnicach instalacji mieszkaniowych i lekkich obiektów komercyjnych.
Cechy techniczne
- Typ: wyłącznik nadprądowy 1P, charakterystyka B, prąd znamionowy 10 A.
- Zdolność łączeniowa/wyłączania: Icn = 10 000 A; Icu = 15 kA; znamionowa zdolność wyłączania zwarciowego 10 kA przy 230 V AC.
- Napięcia: użytkowe AC 230/400 V; znamionowe napięcie izolacji 500 V; udarowe 6000 V.
- Częstotliwość pracy: 50 Hz.
- Montaż: szyna DIN (modułowy montaż w rozdzielnicy); brak rozłączanego bieguna neutralnego (N nie jest rozłączany).
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm.
- Stopień ochrony: IP20.
- Temperatura magazynowania: od -25 do 80 °C; zmiana wartości prądu znamionowego w funkcji temperatury: maks. 14,74 A przy -25 °C, minimalnie 10 A przy 50 °C.
- Zgodność z normami: EN 60898-1, IEC 60947-2 (dane techniczne zgodne z kartą katalogową).
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych (mieszkania, biura, małe lokale usługowe).
- Wbudowanie w modułowe rozdzielnice na szynie DIN jako zabezpieczenie gałęziowe przed przeciążeniem i zwarciem.
- Zastosowanie tam, gdzie wymagana jest charakterystyka B (szybkie wyłączanie przy prądach przelotowych, typowe obciążenia rezystancyjne i drobne indukcyjne).
