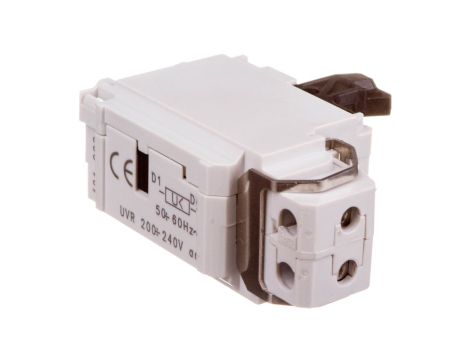

Wyzwalacz podnapięciowy 200-240V AC/DC DPX3 421022

Wyzwalacz podnapięciowy 200-240V AC/DC DPX3 421022

Wyzwalacz podnapięciowy DPX3 421022 przeznaczony do detekcji spadku napięcia sterującego i automatycznego zwalniania wyłączników kompaktowych DPX3; urządzenie pracuje z napięciem sterowania 200–240 V w układach AC i DC i znajduje zastosowanie w rozdzielnicach oraz instalacjach zasilania przemysłowego.

Cechy techniczne

• Znamionowe napięcie sterowania Us: 200–240 V AC (50 Hz i 60 Hz) oraz 200–240 V DC.
• Rodzaj napięcia sterowania: AC/DC — umożliwia pracę zarówno w układach przemiennych, jak i stałoprądowych.
• Charakter pracy: bez zwłoki czasowej (zwłoczny: nie) — natychmiastowe wyzwalanie przy spadku napięcia poniżej progu.
• Połączenie elektryczne: połączenie śrubowe, przystosowane do montażu bezpośrednio z akcesoriami DPX3 (wersje stacjonarne i wtykowe dostępne dla serii).
• Kompatybilność funkcjonalna: zaprojektowany do współpracy z wyłącznikami mocy DPX3 oraz jako element sterujący współpracujący z rozłącznikami.
• Ograniczenia zastosowań: nie przeznaczony do bezpośredniego sterowania wyłączników silnikowych ani do pracy z przekaźnikami przeciążeniowymi.

Zastosowanie produktu

• Wyzwalanie wyłączników mocy DPX3 przy spadku napięcia zasilającego sterowanie; zabezpieczenie obwodów zasilania przed pracą przy zbyt niskim napięciu.
• Integracja z rozdzielnicami i panelami sterowniczymi w instalacjach przemysłowych, energetyce i automatyce budynkowej.
• Stosowanie w systemach zasilania rezerwowego i generatorach do zapewnienia poprawnego odłączenia przy nieprawidłowym poziomie napięcia sterowania.
• Montaż jako akcesorium DPX3 w wersjach stacjonarnych lub wtykowych w liniach rozdzielczych i aplikacjach wymagających sterowania AC/DC 200–240 V.
