Opis produktu

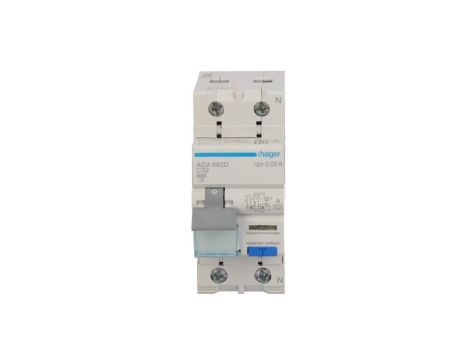

Wyłącznik różnicowo-nadprądowy RCBO 2P C32A 0,03A Typ A ADA982D
Wyłącznik różnicowo-nadprądowy ADA982D 2P 32 A / 30 mA Typ A łączy ochronę różnicowoprądową i nadprądową w jednym module, przeznaczony do montażu na szynie DIN w rozdzielnicach instalacji niskiego napięcia.
Cechy techniczne
- Konfiguracja: 2 bieguny (1P+N), jednoczesne rozłączanie bieguna N
- Prąd znamionowy: 32 A; znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: Typ A
- Charakterystyka wyzwalania: C; znamionowa zwarciowa zdolność łączeniowa Icn = 6 kA
- Napięcie znamionowe pracy: 240 V AC, 50 Hz; napięcie izolacji: 500 V
- Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 35 mm (2 moduły)
- Temperatura pracy/magazynowania: od -25 do 70 °C; prąd znamionowy warunkowany temperaturą (maks. 38,3 A przy -25 °C)
- Wytrzymałość elektryczna: 2000 cykli; wskaźnik zadziałania zabezpieczenia
- Stopień ochrony obudowy: IP20; montaż na szynie DIN
- Uwzględnione współczynniki korekcyjne prądu dla aparatów zamontowanych obok siebie
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych i komercyjnych przed porażeniem prądem oraz przeciążeniami i zwarciami
- Instalacje z urządzeniami generującymi pulsujący prąd stały — dzięki czułości Typ A wykrywa zwarcia o charakterze AC i pulsującym DC
- Stosowanie w rozdzielnicach modułowych wymagających kompaktowego zabezpieczenia kombinowanego (szerokość 2 moduły)
- Aplikacje wymagające jednoczesnego rozłączania przewodu neutralnego w celu zapewnienia całkowitego odłączenia obwodu
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jaka jest maksymalna wartość prądu znamionowego przy niskich temperaturach?
Zgodnie z danymi katalogowymi wyłącznik ADA982D ma zmienny prąd znamionowy zależny od temperatury; maksymalna wartość przy -25 °C wynosi 38,3 A — należy to uwzględnić przy doborze obciążenia i przy stosowaniu współczynników korekcyjnych dla urządzeń montowanych obok siebie.
