Opis produktu

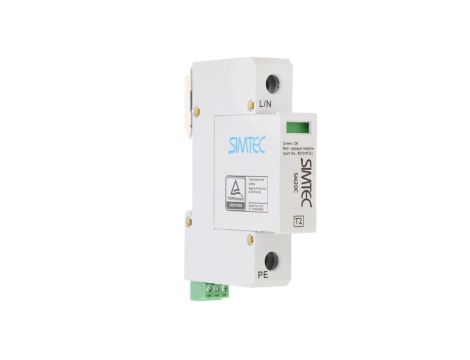

Ogranicznik przepięć Typ T2 1P 20kA SIMTEC SM20C/1-275 85101000
Ogranicznik przepięć SIMTEC SM20C/1-275 to jednobiegunowy warystorowy moduł typu 2 przeznaczony do ochrony instalacji TN przed przepięciami atmosferycznymi i pochodzenia łączeniowego w sieciach 230 V AC.
Cechy techniczne
- Typ: T2, konfiguracja: 1P (jednobiegunowy), rozmiar: 1 moduł (17,5 mm)
- Napięcie znamionowe: 230 V AC; maksymalne napięcie trwałej pracy (Uc): 275 V
- Znamionowy prąd wyładowczy (8/20 µs) Ipk: 20 kA; maksymalny prąd rozładowania: 40 kA
- Poziom ochrony (Up): ? 1,2 kV; czas zadziałania: < 25 ns
- Zakres temperatur pracy: -40 °C do +85 °C
- Wymiary (s × w × g): 17,5 mm × 90,5 mm × 66 mm; stopień ochrony: IP20
- Montaż: szyna montażowa DIN 35 mm (TS 35)
- Przyłącza przewodów: przewód elastyczny (wielodrutowy) 2,5–25 mm²; przewód sztywny (jednodrutowy/wielodrutowy) 2,5–35 mm²
- Sygnalizacja: optyczna dioda zadziałania na urządzeniu; styk do zdalnej sygnalizacji: tak
- Zintegrowane dobezpieczenie: nie
- Układ sieci: TN
- Akcesoria kompatybilne: szyna montażowa TS 35, moduł ochronny SPDMM20C-275
Zastosowanie produktu
- Ochrona odbiorników i instalacji w tablicach rozdzielczych jednofazowych 230 V w instalacjach TN.
- Stosowanie w rozdzielnicach mieszkaniowych, obiektach komercyjnych i przemysłowych jako ochrona przepięciowa na poziomie dystrybucji.
- Integracja z systemami monitoringu stanu ogranicznika dzięki stykowi do zdalnej sygnalizacji oraz lokalnej sygnalizacji optycznej.
