Opis produktu

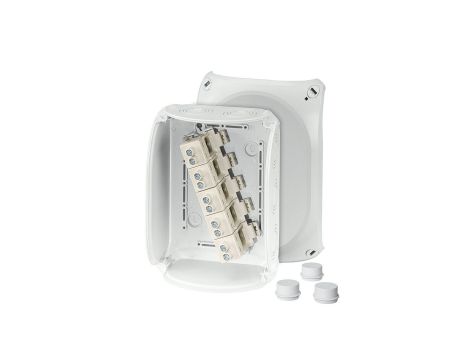

Puszka odgałęźna 210x155x92 5x16mm2 CU IP66 szara DK 1616 GZ 62000160
Puszka odgałęźna DK 1616 GZ przeznaczona do instalacji wewnętrznych — obudowa z poliwęglanu z zaciskiem rozdzielczym, umożliwiająca rozgałęzienia przewodów miedzianych o maks. przekroju 16 mm². Stosowana tam, gdzie wymagana jest ochrona przed pyłem i silnym strumieniem wody (IP66) oraz zabezpieczenie mechaniczne IK07.
Cechy techniczne
- Wymiary zewnętrzne: 210 × 155 × 92 mm
- Materiał: poliwęglan, bez halogenów; zakres temperatur pracy: -25 °C do +80 °C
- Stopień ochrony: IP66; odporność mechaniczna: IK07
- Napięcie izolacji (Ui): 690 V; prąd znamionowy: 102 A
- Montaż: ścienny / sufitowy; pokrywa przykręcana, nieprzezroczysta; możliwość plombowania
- Wyposażenie: zacisk rozdzielczy; wykonanie z membraną uszczelniającą dla przepustów
- Wpusty: przetłoczenia metryczne dla M25, M32, M40; liczba wpustów: 10; wpusty z tyłu: tak
- Maksymalny przekrój przewodu: 16 mm² (opis w nazwie: 5×16 mm² CU)
- Zgodność z normami: DIN EN 60670-1/-22 oraz IEC 60670-1/-22
Zastosowanie produktu
- Rozgałęzienia instalacji elektrycznych w obiektach przemysłowych i komercyjnych — instalacje wewnętrzne wymagające stopnia ochrony IP66.
- Połączenia i rozdział przewodów miedzianych do 16 mm²; konstrukcja pozwala na zastosowanie oznaczonej konfiguracji 5×16 mm².
- Montaż ścienny i sufitowy w rozdzielniach pomocniczych, korytarzach technicznych, pomieszczeniach maszynowni — tam, gdzie potrzebne są przetłoczenia M25/M32/M40 i możliwość plombowania.
- Aplikacje wymagające odporności mechanicznej (IK07) i szczelności przed wnikaniem pyłu oraz silnymi strumieniami wody.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Ile przewodów 16 mm² można poprowadzić w tej puszce?
Produkt w nazwie oznaczony jest jako 5×16 mm² CU, co oznacza możliwość prowadzenia do pięciu przewodów miedzianych 16 mm². Dodatkowo producent podaje dopuszczalne liczby przewodów dla innych przekrojów (np. 2 przewody dla 10–25 mm², 1 przewód dla 35 mm²); ostateczna liczba zależy od konfiguracji zacisków i zastosowanych wpustów.
