Opis produktu

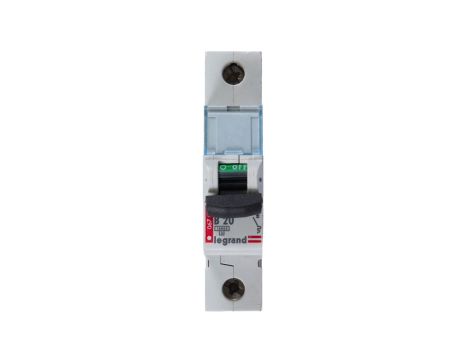

Wyłącznik nadprądowy 1P B 20A 10kA AC S311 TX3 404085
Jednobiegunowy wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 20 A, przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach modułowych w instalacjach mieszkaniowych, komercyjnych i lekkich aplikacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: B (stosowana do ochrony obwodów o niskich prądach rozruchowych)
- Liczba biegunów: 1 (jednofazowy)
- Rodzaj napięcia: AC, napięcie znamionowe 400 V
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 25 kA
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł na szynie DIN
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X (ochrona przed dotykiem palcem)
- Jednoczesne rozłączanie bieguna N: nie
- Montaż i przyłącza: kompatybilny z szynami grzebieniowymi i sztyftowymi
- Możliwość dodatkowego wyposażenia: tak (akcesoria modułowe, sygnalizacja/łączniki pomocnicze)
- Brak możliwości przyłączenia bloków różnicowoprądowych
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w instalacjach jednofazowych
- Instalacje mieszkaniowe, budynki użyteczności publicznej oraz małe obiekty przemysłowe
- Wykorzystanie w rozdzielnicach modułowych z montażem na szynie DIN
- Zabezpieczenie obwodów z ograniczoną przestrzenią montażową (szerokość 1 moduł)
- Integracja w systemach wymagających określonych zdolności zwarciowych zgodnie z normami EN/IEC
