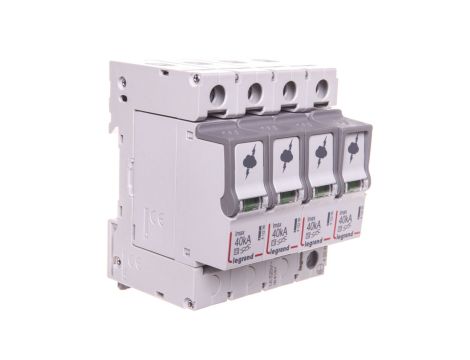

Ogranicznik przepięć Typ T2 4P 40kA 1,7kV ON 300 TT, TN (TNC, TNS) 412243

Ogranicznik przepięć Typ T2 4P 40kA 1,7kV ON 300 TT, TN (TNC, TNS) 412243

Ogranicznik przepięć modułowy klasy Typ 2 przeznaczony do ochrony instalacji 230/400 V~ (50–60 Hz) w systemach TT i TN (TNC, TNS). Stosowany jako ochrona wejściowa w rozdzielnicach głównych oraz w instalacjach lokalnych wymagających ograniczenia przepięć impulsowych.

Parametry techniczne

• Typ ochrony: Typ 2, 4-biegunowy (4P)
• Znamionowy prąd wyładowczy (8/20 µs) — wartość szczytowa: 40 kA
• Poziom ochrony (Up): 1,7 kV
• Maksymalne napięcie trwałej pracy AC (Uc): 320 V
• Znamionowe napięcie pracy AC (Un): 230 V
• Tryby ochrony: L–N oraz N–PE (przeznaczony do systemów TT oraz TN — TNC/TNS)
• Wskaźnik stanu: optyczny (zielony = sprawny, pomarańczowy = wymiana modułu)
• Zintegrowane dobezpieczenie: brak
• Styk do zdalnej sygnalizacji: brak
• Przyłącza przewodów (elastyczny, wielodrutowy): 0,5–25 mm?
• Przyłącza przewodów (sztywny, jednodrutowy/wielodrutowy): 0,5–16 mm?
• Rozmiar: 4 moduły (montaż na szynie DIN)
• Montaż i eksploatacja zgodnie z normami dotyczącymi SPD (m.in. IEC/EN 62305, IEC 61643-11) oraz zasadami instalacji ochrony odgromowej

Zastosowanie produktu

• Ochrona głównych rozdzielnic w obiektach mieszkalnych, usługowych i przemysłowych
• Zabezpieczenie obwodów w instalacjach wyposażonych w systemy ochrony odgromowej (LPS) oraz w instalacjach zasilanych z linii napowietrznych
• Stosowanie w rozdzielnicach przy wejściu zasilania w celu ograniczenia przepięć impulsowych do urządzeń elektrycznych i elektronicznych
• Ochrona obwodów, w których ciągłość zasilania ma znaczenie dla bezpieczeństwa ludzi lub procesów (systemy alarmowe, sterowania, aparatura medyczna itp.)
• Wskazówki instalacyjne: montować możliwie najbliżej głównego przyłącza, stosować krótkie i grube przewody połączeniowe, zapewnić właściwe połączenie wyrównawcze i uziemienie oraz wykonać instalację przez wykwalifikowanego elektryka
