Opis produktu

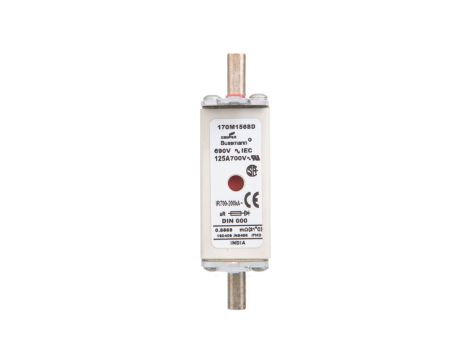

Wkładka bezpiecznikowa NH000 125A aR 690V 170M1568D
Wkładka bezpiecznikowa 170M1568D w rozmiarze NH000 to element ochronny klasy aR przeznaczony do zabezpieczania obwodów niskiego napięcia przed prądami zwarciowymi i przeciążeniowymi. Produkt znajduje zastosowanie w rozdzielnicach przemysłowych i instalacjach z układami półprzewodnikowymi.
Cechy techniczne
- Prąd znamionowy: 125 A; napięcie znamionowe: 690 V AC; rozmiar: NH000.
- Charakterystyka: aR – przeznaczona do ochrony elementów półprzewodnikowych.
- Zdolność wyłączania: 200 kA.
- Korpus o przekroju kwadratowym ze stykami nożowymi; ruchome uchwyty montażowe.
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) oraz wskaźnik typu T dla mikrowłącznika.
- Kompatybilność z akcesoriami mikrowłączników: 170H0238 i 170H0236.
- Wykonanie zgodne z normami DIN/IEC; odniesienia do norm EN 60269-1 i EN 60269-4 jako podstawowych wymagań konstrukcyjnych.
- Dostępność wkładek w serii 10–315 A; dla prądów powyżej 125 A przewidziana redukcja znamionowa.
Zastosowanie produktu
- Ochrona prostowników, falowników i modułów półprzewodnikowych w instalacjach przemysłowych.
- Zabezpieczenie obwodów zasilania maszyn i rozdzielnic niskiego napięcia o dużej zdolności zwarciowej.
- Wymiany i modernizacje wkładek NH000 w istniejących rozdzielnicach wymagających klasy aR.
- Stosowanie w aplikacjach, gdzie wymagane jest wysokie zdolności wyłączania i sygnalizacja stanu zadziałania.
