Opis produktu

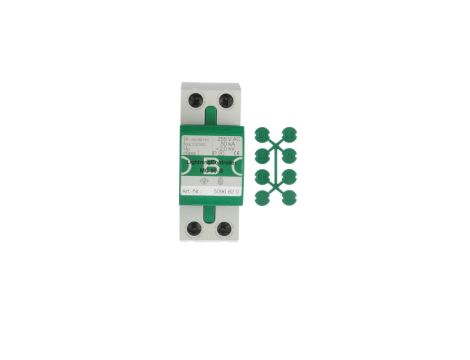

Ogranicznik przepięć Typ T1 1P 50kA 2kV MC 50-B VDE 5096847
MC 50-B VDE to jednobiegunowy tłumik prądów piorunowych (Typ 1, klasa B) przeznaczony do ochrony instalacji przed bezpośrednimi udarami piorunowymi i przepięciami udarowymi w obszarze LPZ 0?1. Urządzenie stosuje się w rozdzielnicach przemysłowych oraz rozwiązaniach przedlicznikowych.
- Normy i zastosowanie: Typ 1 (klasa B) zgodny z DIN EN 61643-11; stosowany zgodnie z koncepcją ochrony przed piorunami IEC 61313-1 i/lub DIN VDE 0185-305 (IEC 62305).
- Prąd udarowy (10/350 µs): 50 kA na biegun.
- Poziom ochrony (Up):
- Zdolność gaszenia prądu następczego (Ipeak): 25 kA.
- Liczba biegunów: 1; rozmiar instalacyjny: 2 moduły (szerokość modułu TE 17,5 mm).
- Napięcie znamionowe AC Un: 230 V; maksymalne napięcie trwałej pracy Uc: 255 V.
- Montaż: szyna montażowa DIN 35 mm; stopień ochrony obudowy: IP20; zakres temperatur pracy: -40 °C do +85 °C.
- Przekroje przewodów: przewód sztywny 10–35 mm?; przewód elastyczny 10–25 mm?.
- Konstrukcja: obudowa zamknięta, nieiskrząca; w zestawie oznaczniki do identyfikacji połączeń.
- Funkcje dodatkowe: brak styku do zdalnej sygnalizacji oraz brak sygnalizacji zadziałania na urządzeniu; nie jest typem wydmuchowym.
- Ochrona przed przepięciami piorunowymi i udarowymi w zakładach przemysłowych oraz w rozdzielnicach budowlanych.
- Pierwszy stopień ochrony w koncepcjach ochrony przed piorunami — montaż w strefie LPZ 0?1 lub przedlicznikowo.
- Stosowanie w instalacjach z napięciem 230 V AC jako element systemu ochrony przepięciowej; montaż na szynie DIN 35 mm.
- Przy projektowaniu układu ochrony uwzględnić długość odseparowania przewodów ochronnych: 5 m kabla (zalecenie dla poprawnej selektywności ochrony).
