Opis produktu

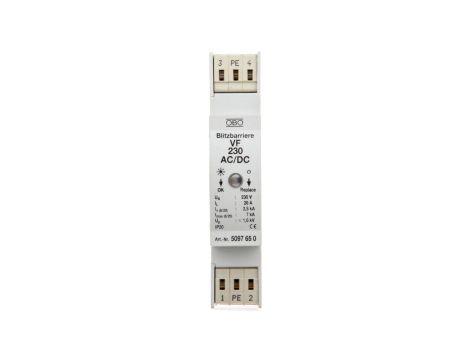

Ogranicznik przepięć dla systemów dwużyłowych 350VDC 2,5kA 1,4kV VF230-AC/DC 5097650
Ogranicznik przepięć VF230-AC/DC 5097650 przeznaczony jest do ochrony dwuprzewodowych instalacji zasilających przed impulsami przepięciowymi. Urządzenie typu 3 dedykowane do montażu na szynie DIN 35 mm, stosowane w instalacjach napięcia stałego i przemiennego.
Cechy techniczne
- Znamionowe napięcie pracy AC/DC: 230 V
- Maksymalne napięcie trwałej pracy DC (Uc): 350 V
- Znamionowy prąd wyładowczy (8/20 µs) L–N: 2,5 kA
- Prąd znamionowy (In): 20 A
- Typ ochrony: Typ 3 (ogranicznik przepięć klasy III)
- Montaż: szyna montażowa DIN 35 mm
- Przyłącza przewodów (elastyczny i sztywny): 0,14–2,5 mm?
- Sygnalizacja zadziałania: wskaźnik optyczny na urządzeniu (wizualny)
- Styk do zdalnej sygnalizacji: brak
- Zaciski: bezśrubowe (szybkie podłączenie przewodów)
- Obudowa: kompaktowa, szerokość modułu 17,5 mm; materiały bezhalogenowe
- Brak filtra przeciwzakłóceniowego w module
Zastosowanie produktu
- Ochrona instalacji niskiego napięcia w rozdzielnicach modułowych montowanych na szynie DIN 35 mm
- Ochrona dwubiegunkowych systemów zasilania DC i AC (np. układy zasilania urządzeń elektronicznych)
- Stosowanie w instalacjach przemysłowych i budynkowych do ograniczania skutków przepięć atmosferycznych oraz łączeniowych
- Zastosowanie tam, gdzie wymagane jest kompaktowe, modułowe zabezpieczenie typu 3 z optyczną sygnalizacją stanu
