Opis produktu

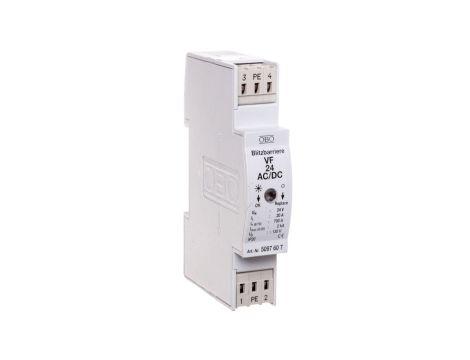

Ogranicznik przepięć dla systemów dwużyłowych 46V DC 0,7kA 1,2kV VF24-AC/DC 5097607
Ogranicznik przepięć VF24-AC/DC 5097607 to zabezpieczenie typu 3 przeznaczone do dwużyłowych układów zasilania DC (24 V nominalnie) z maksymalnym napięciem trwałej pracy do 46 V DC. Produkt stosuje się w rozdzielnicach z montażem na szynie DIN 35 mm w instalacjach automatyki i systemach sterowania.
Cechy techniczne
- Typ urządzenia: ogranicznik przepięć klasy Type 3 zgodny z normą EN 61643
- Znamionowe napięcie DC: 24 V
- Maksymalne napięcie trwałej pracy DC: 46 V
- Znamionowy prąd wyładowczy (8/20) L–N: 0,7 kA
- Prąd znamionowy (In): 20 A
- Poziom ochrony (Up): około 1,2 kV
- Liczba biegunów: 1 (dwużyłowe połączenie ochronne)
- Montaż: szyna DIN 35 mm, szerokość modułu 17,5 mm
- Przyłącza przewodów: przewody elastyczne i sztywne 0,14–2,5 mm?
- Sygnalizacja: optyczny wskaźnik stanu urządzenia oraz styk do zdalnej sygnalizacji
- Filtr przeciwzakłóceniowy: brak
- Konstrukcja: kompaktowe wykonanie i materiały bezhalogenowe (wersje nowej generacji)
Zastosowanie
- Ochrona obwodów sterowniczych 24 V DC w automatyce przemysłowej i maszynach
- Zabezpieczenie linii zasilania PLC, czujników i przetworników sygnału
- Systemy telemetrii i łącza dwużyłowe w instalacjach technicznych
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm
