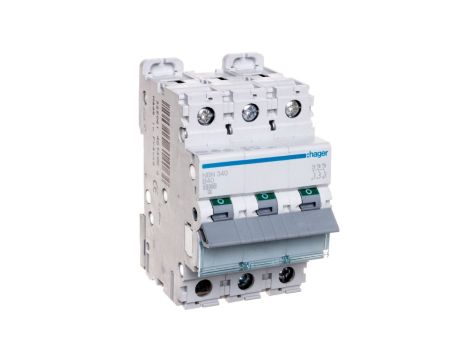

Wyłącznik nadprądowy 3P B 40A 10kA AC NBN340

Wyłącznik nadprądowy 3P B 40A 10kA AC NBN340

Wyłącznik nadprądowy 3P B 40A 10kA AC NBN340 to trójbiegunowe urządzenie ochronne do zabezpieczenia obwodów trójfazowych o napięciu znamionowym 400 V. Przeznaczony do stosowania w rozdzielnicach instalacyjnych w instalacjach budynków i obiektach przemysłowych, gdzie wymagana jest charakterystyka wyzwalania B.

Cechy techniczne

• Liczba biegunów: 3P; charakterystyka wyzwalania: B (zadziałanie przy około 3–5×In)
• Prąd znamionowy In: 40 A (wartość maksymalna przy temperaturze otoczenia 30 °C; dostępne współczynniki korekcyjne dla innych temperatur)
• Napięcie znamionowe Ue: 400 V AC; częstotliwość: 50 Hz
• Zdolność zwarciowa: Icn = 10 kA, Icu = 15 kA
• Straty mocy przy In: 10,1 W
• Wytrzymałość elektryczna: 4 000 cykli; wytrzymałość mechaniczna: 20 000 cykli
• Wymiary (głęb./wys./szer.): 70 mm × 83 mm × 52,5 mm
• Stopień ochrony: IP20; temperatura magazynowania: -25 °C do 80 °C
• Zawiera tabele współczynników korekcyjnych dotyczące częstotliwości oraz liczby zainstalowanych aparatów (stosować zgodnie z kartą katalogową)

Zastosowanie produktu

• Ochrona obwodów trójfazowych w instalacjach budynkowych i przemysłowych do 40 A.
• Zabezpieczenie przewodów i odbiorników o niskich i umiarkowanych prądach rozruchowych, gdzie wymagana jest charakterystyka B.
• Stosowany w rozdzielnicach jako element ochrony nadprądowej i selekcji zwarciowej przy warunkach prądów zwarciowych nieprzekraczających Icu.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Jak uwzględnić wpływ temperatury na dobór wyłącznika nadprądowego NBN340?
   Maksymalny prąd znamionowy dla wyłącznika NBN340 wynosi 40 A przy temperaturze otoczenia 30 °C; przy innych temperaturach należy stosować współczynniki korekcyjne podane w karcie katalogowej produktu, aby skorygować dopuszczalny prąd roboczy.
2. Co oznaczają wartości Icn = 10 kA i Icu = 15 kA dla modelu NBN340?
   Icn = 10 kA i Icu = 15 kA to wartości zdolności przerywania zwarciowego wyłącznika; przed montażem należy zweryfikować, że maksymalny spodziewany prąd zwarciowy w miejscu instalacji nie przekracza Icu (15 kA).
