Elastyczny system przekaźników dla automatyki

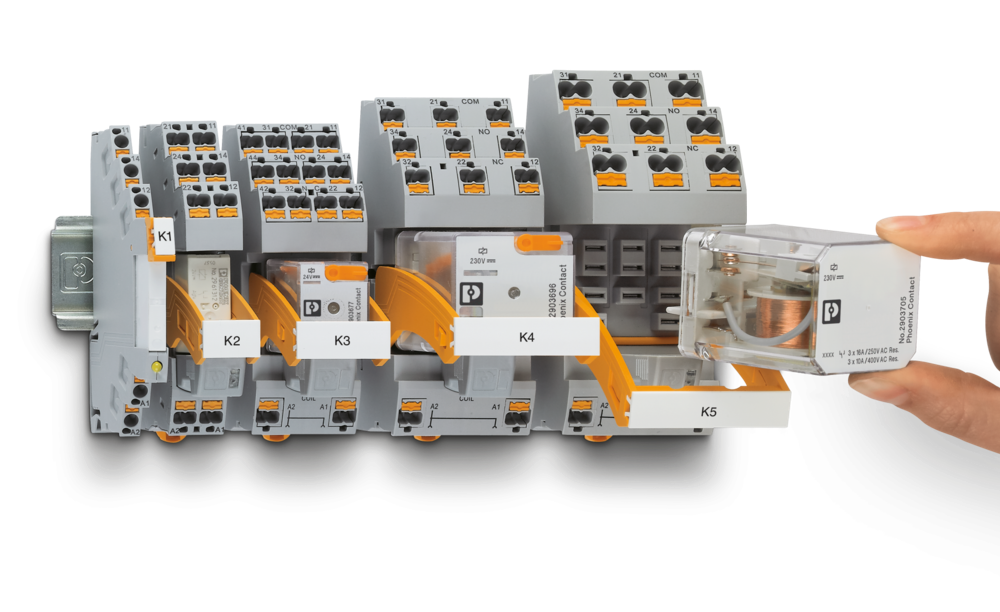

RIFLINE complete – przekaźniki elektromechaniczne do automatyki przemysłowej – to kompleksowy system do separacji, powielania i wzmacniania sygnałów.
Oferta obejmuje przekaźniki sprzęgające, przekaźniki czasowe oraz przekaźniki zastępujące styczniki miniaturowe. Wtykowy system przekaźników umożliwia szybki montaż, prostą wymianę modułów oraz wygodną obsługę instalacji.
Parametry techniczne
Dane wejściowe
- Znamionowe napięcie wejścia UN: 24V DC
- Zakres napięcia wejściowego: 19,2V DC - 36V DC
- Charakterystyka przełączania napędu: Monostabilne
- Typowy prąd wejścia dla UN: 9 mA
- Układ ochronny: Dioda gasząca
Dane wyjściowe
- Rodzaj zestyku: 1 zestyk zwierny
- Maksymalne napięcie łączeniowe: 250 V AC/DC
- Prąd dopuszczalny ciągły: 6A
- Materiał styków: AgSnO
- Prąd załączalny maksymalny: 10A

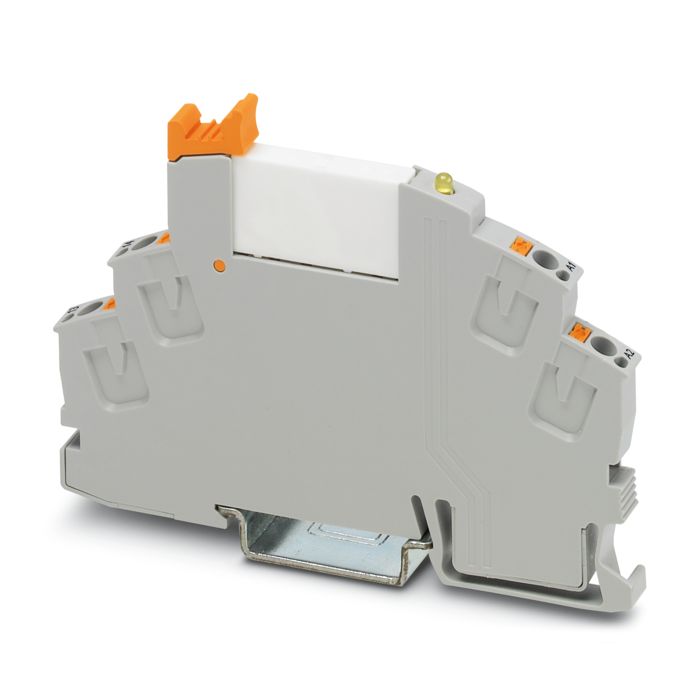

Kompaktowy moduł przekaźnikowy RIF-0-RPT-24DC/1

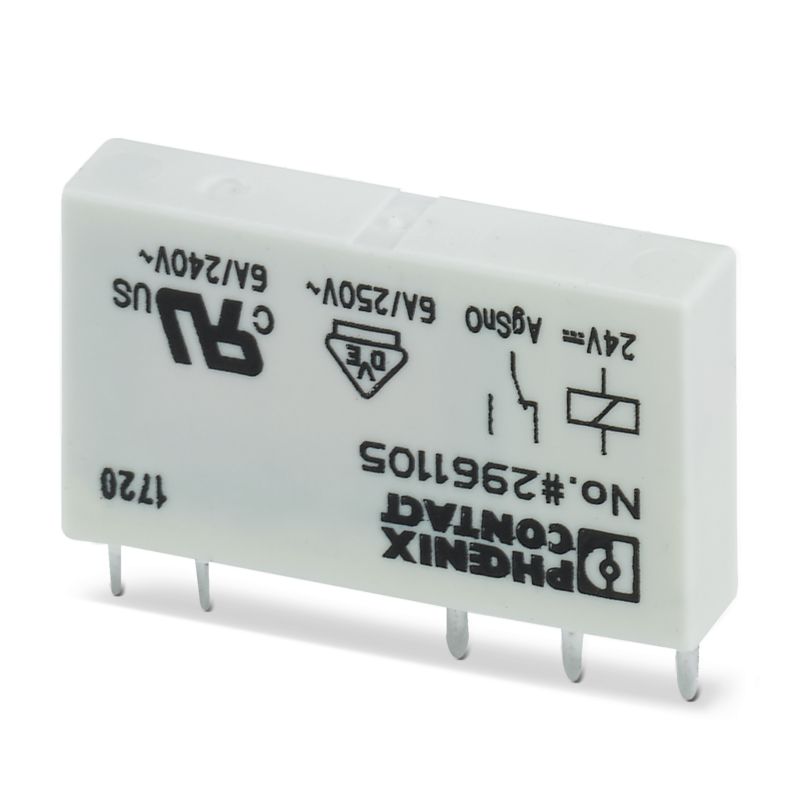

Moduł przekaźnikowy RIF-0-RPT-24DC/ 1 z zaciskiem Push-in , przeznaczony do zastosowań w automatyce przemysłowej. Moduł składa się z gniazda przekaźnika z wyrzutnikiem oraz elektromechanicznego przekaźnika mocy. Wyposażony jest w 1 zestyk zwierny i pracuje z napięciem wejściowym 24 V DC.
Przekaźniki RIF Line
- Szybkie połączenie za pomocą technologii Push-in
- Możliwość podłączenia przewodów sztywnych i elastycznych
- Wskaźnik napięcia robozego
- Elastyczna wymiana komponentów
- Szybki montaż na szynie DIN
Dlaczego warto wybrać ten produkt?
Uniwersalne zastosowanie

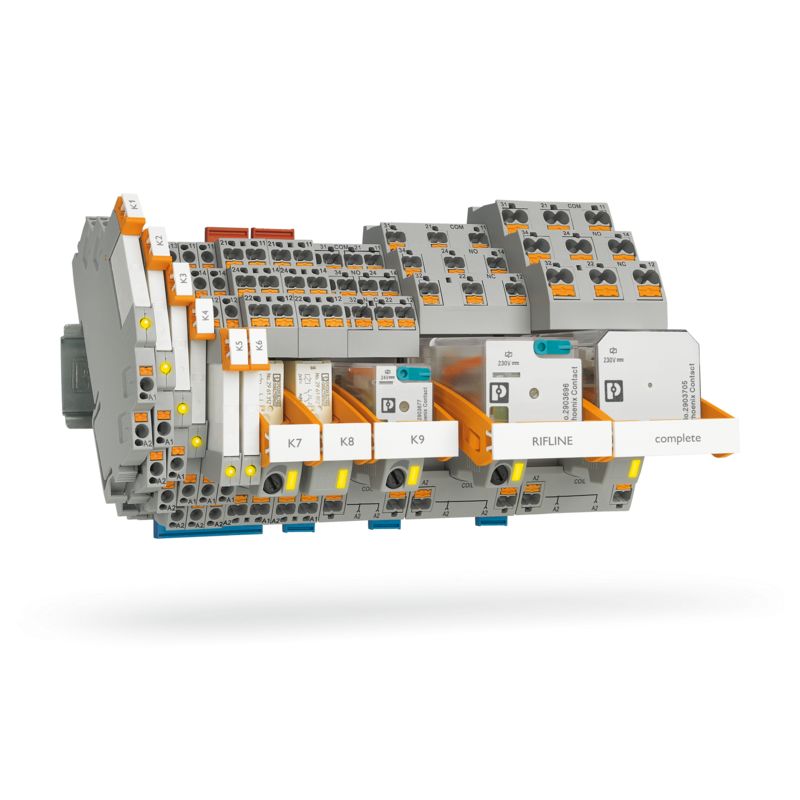

Przekaźniki RIFLINE complete umożliwiają separację, powielanie i wzmacnianie sygnałów. Szeroka gama modułów pozwala realizować różne zadania w automatyce przemysłowej.
Szybkie podłączanie przewodów

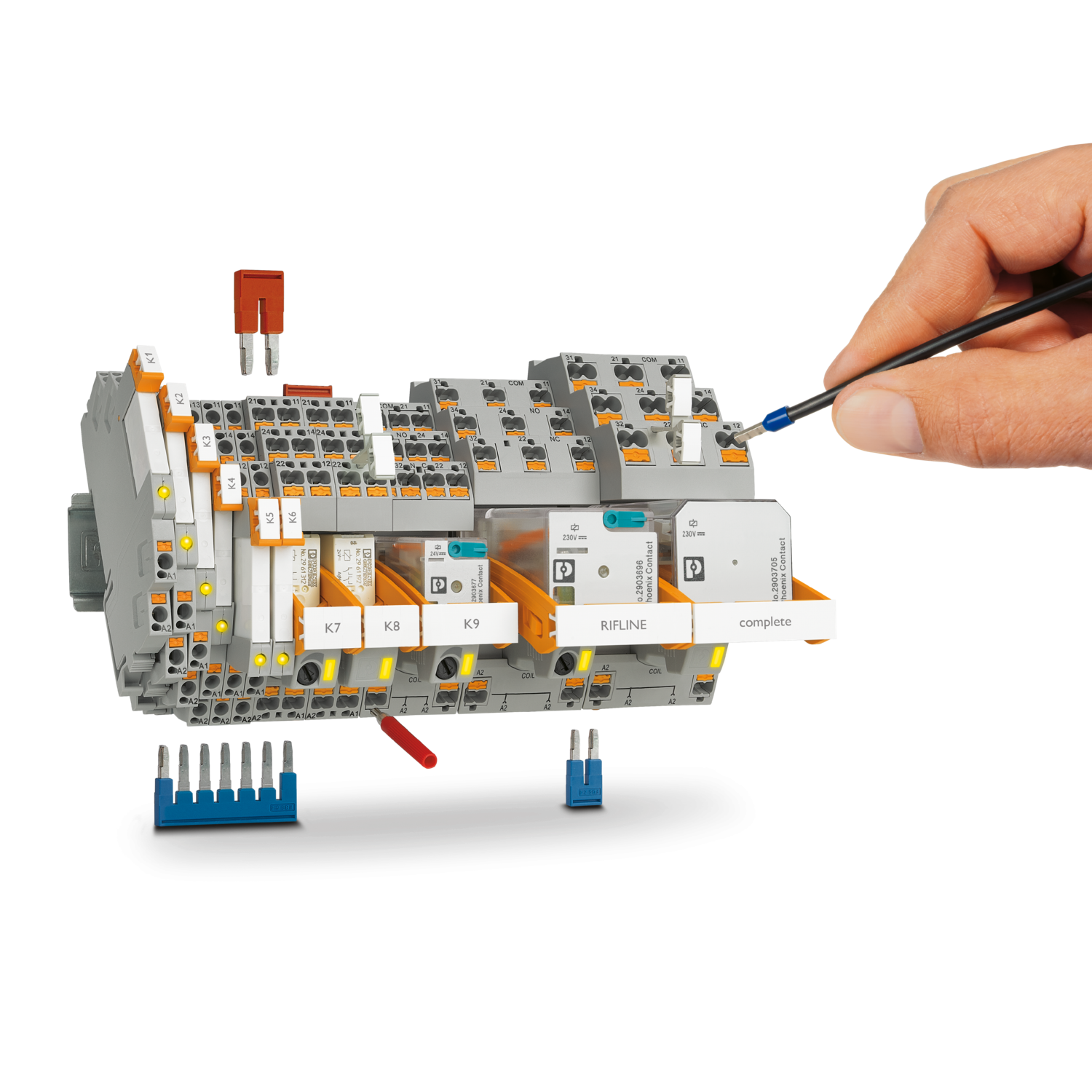

Technologia Push-in umożliwia szybkie podłączanie przewodów sztywnych i elastycznych o różnych przekrojach. To prostsze oprzewodowanie, krótszy czas montażu i pewne połączenie przewodów.
Łatwa wymiana przekaźnika
Wtykowa konstrukcja RIFLINE complete ułatwia obsługę i wymianę przekaźnika. Rozwiązanie pozwala szybko wykonać prace serwisowe bez konieczności przebudowy całego modułu.
Najważniejsze informacje
- Rodzaj przyłącza: Zaciski Push-in
- Długość odizolowania: 8mm
- Przekrój przewodu sztywnego: 0,14 mm² - 1,5 mm²
- Przekrój przewodu AWG: 24 - 16
- Przekrój przewodu giętkiego: 0,14 mm² - 1,5 mm²
- Montaż: Szyna NS 35/7,5, NS 35/15
- Znamionowe napięcie izolacji: 250V AC
- Znamionowe napięcie udarowe: 6 kV
- Napięcie probiercze (Uzwojenie/styk): 4 kVeff (50 Hz, 1 min., uzwojenie/styk)
- Maksymalna utrata mocy w warunkach znamionowych: 0,22 W
- Szerokość: 6,2mm
- Wysokość: 93 mm
- Głębokość 66 mm
- Klasa palności wg UL 94: V2 (Obudowa)
- Kolor: szary (RAL 7042)
- Numer GTIN: 4046356731997
- Waga jednej sztuki (bez opakowania): 25g
- Numer taryfy celnej: 85364110
- Kraj pochodzenia: CN
