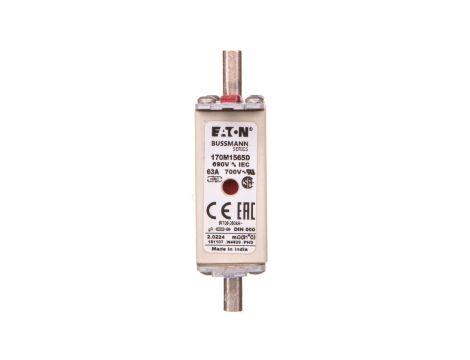

Wkładka bezpiecznikowa DIN000 63A gR 690V 170M1565D

Wkładka bezpiecznikowa DIN000 63A gR 690V 170M1565D

Wkładka bezpiecznikowa 170M1565D o rozmiarze NH000 (DIN000) to wkładka wysokiej prędkości przeznaczona do zabezpieczania obwodów przemysłowych i rozdzielnic niskiego napięcia. Produkt stosowany jest tam, gdzie wymagane jest zabezpieczenie przewodów i urządzeń przy znamionowym napięciu do 690 V AC.

Cechy techniczne

• Prąd znamionowy: 63 A.
• Napięcie znamionowe: 690 V AC.
• Rozmiar: NH000 (DIN000) — obudowa zgodna z wymiarami DIN, konstrukcja typu ostrze/kwadratowy korpus.
• Charakterystyka: gR — zakres działania umożliwiający ochronę w typowych obwodach zasilających.
• Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) informujący o stanie wkładki.
• Napięcie przebicia/przerwania: wysoka zdolność przerywania do 200 kA (typowe dla rodziny HSDI o kwadratowym korpusie).
• Konstrukcja: wysokoprędkościowa (HSDI), kwadratowy korpus z ostrzem, kompatybilna z gniazdami DIN000/NH000.
• Uwagi eksploatacyjne: przy projektowaniu instalacji uwzględnić charakterystykę czas-prąd i straty mocy; przy prądach znamionowych powyżej 125 A rozważyć de-rating (dotyczy wybranych typów w rodzinie).

Zastosowanie produktu

• Zabezpieczenie obwodów zasilających w rozdzielnicach przemysłowych i budynkowych przy napięciach do 690 V.
• Ochrona przewodów i urządzeń w obwodach napędowych oraz instalacjach zasilających silniki i przekształtniki.
• Stosowanie jako wkładka wymienna w gniazdach NH000/DIN000 w systemach rozdzielczych i stolikach rozdzielczych.
• Aplikacje wymagające szybkiego wyłączania zwarć i wysokiej zdolności przerywania w sieciach niskiego napięcia.
