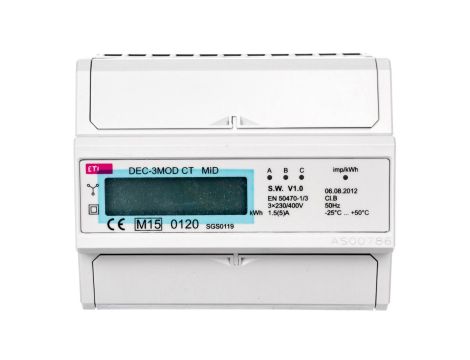

Wskaźnik zużycia energii 3-fazowy z modbus DEC-3MOD CT 004804055
DEC-3MOD CT to elektroniczny, trójfazowy licznik energii elektrycznej z Modbus RTU, przeznaczony do pomiaru półpośredniego za pomocą zewnętrznych przekładników prądowych/5 A. Obsługa przekładników o prądzie pierwotnym od 5 do 6000 A pozwala wykorzystać jeden model licznika w instalacjach o bardzo różnej mocy i poziomie obciążenia.
Wbudowany interfejs RS-485 pozwala połączyć pomiar energii z systemem zdalnego odczytu, automatyką lub systemem zarządzania energią. Zastosowany protokół Modbus RTU umożliwia cyfrowy odczyt zarejestrowanej energii i konfigurację podstawowych parametrów komunikacyjnych.
Zastosowanie
DEC-3MOD CT sprawdzi się w instalacjach, w których wymagany jest pomiar większych prądów oraz możliwość przesyłania wyników do systemu nadrzędnego, między innymi w:
- rozdzielnicach głównych i przemysłowych,
- obiektach produkcyjnych i magazynowych,
- instalacjach zasilających linie technologiczne i maszyny,
- budynkach komercyjnych i infrastrukturalnych,
- systemach BMS i monitoringu energii,
- instalacjach wymagających centralnego lub zdalnego odczytu liczników.
Komunikacja RS-485 pozwala wykorzystać licznik w przewodowych systemach odczytu energii.
Zasada działania
Trzy zewnętrzne przekładniki prądowe przekazują do licznika informację o prądach poszczególnych faz.
Po ustawieniu właściwej przekładni DEC-3MOD CT automatycznie przelicza wynik i prezentuje rzeczywistą pobraną energię czynną AE+ w kWh, dzięki czemu użytkownik nie musi wykonywać dodatkowych przeliczeń wskazania.
Pobór energii w poszczególnych fazach sygnalizowany jest diodami LED L1, L2 i L3, a całkowity wynik prezentowany jest na cyfrowym wyświetlaczu.
Korzyści dla montera i instalatora
- jeden model współpracuje z szerokim zakresem przekładników 5-6000/5 A, ograniczając liczbę wariantów urządzeń potrzebnych w projektach,
- przekładnię można konfigurować przez RS-485 z wykorzystaniem programu DEC Config,
- możliwość zmiany ustawionej przekładni podczas eksploatacji ułatwia dostosowanie licznika przy zmianach w instalacji,
- osobna sygnalizacja poszczególnych faz ułatwia sprawdzenie działania układu pomiarowego,
- wyjście impulsowe S0 pozwala współpracować również z urządzeniami wykorzystującymi zliczanie impulsów,
- montaż na szynie TH35 zapewnia standardową zabudowę w rozdzielnicy.
Korzyści dla użytkownika
- zdalny odczyt zużycia energii pozwala ograniczyć konieczność lokalnego sprawdzania wskazań,
- rzeczywista wartość energii jest prezentowana po automatycznym uwzględnieniu ustawionej przekładni,
- możliwość połączenia wielu urządzeń poprzez magistralę RS-485 ułatwia budowę systemu monitorowania energii,
- cyfrowy odczyt danych pozwala wykorzystać informacje o zużyciu w systemach zarządzania energią,
- programowaną przekładnię można dostosować do zmian w instalacji bez wymiany samego licznika.
Wyjście impulsowe
DEC-3MOD CT posiada elektryczne wyjście impulsowe S0. Bazowa stała impulsowa wynosi 12 000 imp/kWh przy przekładniku 5/5 A, natomiast rzeczywista liczba impulsów zależy od zastosowanej przekładni.
