Opis produktu
Cechy

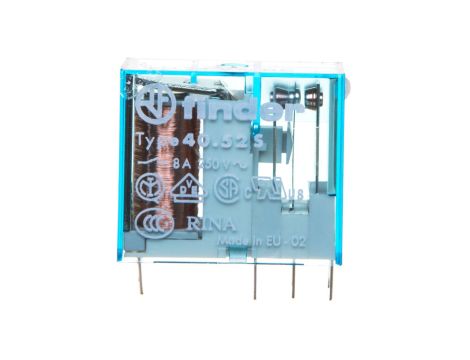

Przekaźnik miniaturowy 24V DC 2P 8A cewka czuła 40.52.7.024.0000
Miniaturowy przekaźnik elektromagnetyczny serii 40 z czułą cewką 24 V DC przeznaczony do montażu na płytkach drukowanych; stosowany do załączania obwodów sterujących i przełączania obciążeń do 8 A w aplikacjach automatyki i elektroniki przemysłowej.
Cechy techniczne
- Napięcie cewki: 24 V DC (zn.) — czuła cewka przeznaczona do układów sterujących o niskim poborze sygnału
- Konfiguracja styków: 2 styki przełączne (2P), brak dodatkowych styków rozwiernych/zwiernych (NO/NC = 0/0)
- Prąd znamionowy styków: 8 A (parametr charakterystyczny dla obciążeń resistancyjnych)
- Rodzaj połączenia elektrycznego: końcówka lutownicza (przeznaczony do montażu na PCB)
- Wymiary: szerokość 29 mm, wysokość 12,4 mm — konstrukcja miniaturowa, oszczędzająca miejsce na PCB
- Stopień ochrony: IP20 — ochrona przed dotykiem i przedmiotami stałymi o średnicy ?12 mm
- Konstrukcja: bez odłączalnych zacisków, bez wymuszonego prowadzenia styku, niekompletny z gniazdem (sprzedaż samego przekaźnika)
Zastosowanie
- Sterowanie obwodami logicznymi i interfejsami na płytkach PCB w sprzęcie przemysłowym i laboratoryjnym
- Moduły przekaźnikowe i rozbudowa funkcji wejść/wyjść w sterownikach PLC i urządzeniach automatyki
- Układy zabezpieczeń i sygnalizacji niskoprądowej oraz przełączanie sygnałów w aparaturze pomiarowej
- Sterowanie obwodami w małych przekaźnikowych panelach sterowania, HVAC oraz urządzeniach AGD o niskim poborze
- Zastosowania w prototypowaniu i projektach wymagających kompaktowych rozwiązań montowanych na PCB
