Opis produktu

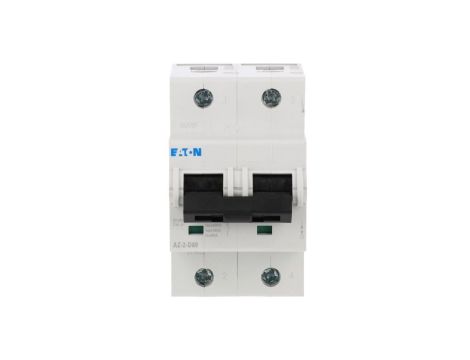

Wyłącznik nadprądowy 2P D 80A 20kA AC AZ-2-D80 211823
Wyłącznik nadprądowy AZ-2-D80 to 2-biegunowy aparat typu D przeznaczony do ochrony przed przeciążeniem i zwarciem w instalacjach przemysłowych i budowlanych. Urządzenie przeznaczone do montażu na szynie DIN, stosowane jako zabezpieczenie obwodów z dużymi prądami rozruchowymi.
Cechy techniczne
- Prąd znamionowy: 80 A; liczba biegunów: 2 (2P).
- Charakterystyka wyzwalania: D — przeznaczona do obciążeń o wysokim prądzie rozruchowym (silniki, transformatory).
- Znamionowa zwarciowa zdolność łączeniowa: 20 kA wg IEC/EN 60947-2.
- Napięcie robocze: AC 230/400 V; napięcie znamionowe 230 V; częstotliwość: 50 Hz.
- Klasa ograniczenia energii: 3; stopień zanieczyszczenia: 2.
- Stopień ochrony: IP20; szerokość: 2 moduły; głębokość zabudowy: 75 mm.
- Zakres przyłączeniowy przewodów: 2,5–50 mm?.
- Trwałość operacyjna: >10 000 cykli; zakres temperatur pracy: -25 °C do +55 °C.
- Nie rozłącza jednocześnie przewodu neutralnego; możliwość montażu dodatkowego wyposażenia (styki pomocnicze, mechanizmy blokujące itp.).
- Montaż: standardowa szyna DIN, kompatybilny z typowymi układami rozdzielnic.
Zastosowanie produktu
- Ochrona rozdzielnic głównych i obwodów pomocniczych w instalacjach przemysłowych i budynkach komercyjnych.
- Zabezpieczenie obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym (charakterystyka D).
- Stosowanie w tablicach sterowniczych i rozdzielnic maszyn oraz systemach zasilania pomocniczego.
- Zastosowania wymagające wysokiej zdolności łączeniowej (do 20 kA) oraz montażu modułowego na szynie DIN.
