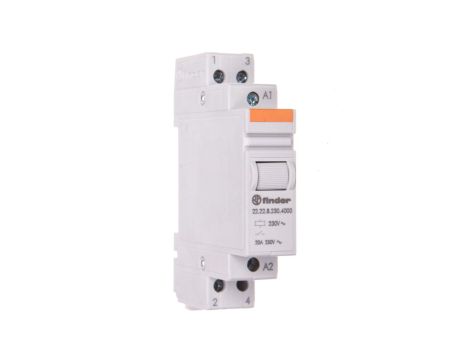

Przekaźnik modułowy mocy 2Z 20A 230V AC, styk AgSnO2 22.22.8.230.4000
Modułowy przekaźnik mocy z serii 22, monostabilny, przeznaczony do montażu na szynie DIN 35 mm; służy do przełączania obciążeń do 20 A za pomocą cewki 230 V AC (50–60 Hz). Produkt stosowany w rozdzielnicach i instalacjach automatyki budynkowej do sterowania obwodami oświetleniowymi i innymi obciążeniami zgodnie z parametrami znamionowymi.
Cechy techniczne
- Typ: przekaźnik modułowy monostabilny, seria 22 (typ 22.22.8.230.4000)
- Styki: 2 x zwierne (2Z), materiał styków AgSnO2 (srebro-tlenek cyny), styk bez kadmu
- Prąd znamionowy: 20 A (kontakt)
- Napięcie sterowania: 230 V AC; częstotliwość: 50–60 Hz
- Rodzaj zasilania: AC, maks. dopuszczalne napięcie zasilające do 250 V
- Montaż: szyna DIN 35 mm; szerokość: 1 moduł; głębokość zabudowania: 58,4 mm
- Maksymalna zdolność łączeniowa dla świetlówek: 1000 VA (parametr dla doboru obciążeń oświetleniowych)
- Funkcje dodatkowe: wbudowany przycisk testujący; kompatybilność z gniazdami i akcesoriami serii 22
- Trwałość mechaniczna: do 500 000 cykli (wartość typowa dla serii)
- Przeznaczenie styków: obsługa obciążeń rezystancyjnych i typowych obciążeń lampowych w granicach parametrów znamionowych
Zastosowanie
- Szafy rozdzielcze i panele sterownicze — modułowy montaż na szynie DIN 35 mm
- Automatyka budynkowa — sterowanie oświetleniem (świetlówki, oprawy), obwodami sterującymi i scenami świetlnymi
- Sterowanie obwodami grzewczymi i pomocą przy zasilaniu obciążeń rezystancyjnych zgodnie z parametrami znamionowymi
- Aplikacje wymagające modularnego rozwiązania o szerokości 1 modułu i łatwej wymiany przy użyciu gniazd montażowych serii 22
