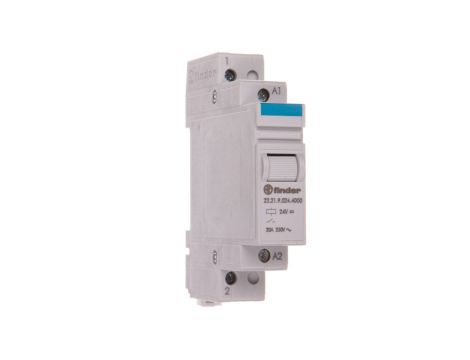

Przekaźnik modułowy mocy 1Z 20A 24V DC, styk AgSnO2 22.21.9.024.4000
Modułowy przekaźnik monostabilny 22.21.9.024.4000 przeznaczony do przełączania obciążeń AC i DC; typowy element instalacji na szynę DIN 35 mm stosowany w rozdzielnicach, systemach automatyki i sterowania urządzeniami wykonawczymi.
Cechy techniczne
- Konfiguracja styków: 1 styk zwierny (NO), materiał styków AgSnO2
- Prąd znamionowy: 20 A
- Napięcie cewki sterującej: 24 V DC
- Rodzaj napięcia zasilającego: AC, napięcie nominalne 250 V AC, maksymalne napięcie łączeniowe do 400 V AC
- Maks. moc łączeniowa (AC1): 5000 VA
- Zdolność łączeniowa dla świetlówek: 1000 VA
- Montaż: szyna DIN 35 mm; szerokość: 1 moduł (?17,4 mm); głębokość zabudowy: 58,4 mm
- Funkcja: przekaźnik mechaniczny monostabilny z przyciskiem testującym i tabliczką opisową
- Zakres pracy: temperatury od ?40 do +40 °C; wysoka trwałość mechaniczna i elektryczna (dane producenta)
Zastosowanie
- Sterowanie obciążeniami resistywnymi i ograniczonymi indukcyjnymi w rozdzielnicach i szafach sterowniczych
- Przełączanie obwodów oświetleniowych, w tym układów ze świetlówkami (do 1000 VA)
- Interfejsy sterujące dla urządzeń automatyki (np. pompy, grzałki, zawory elektromagnetyczne) z sygnałem sterującym 24 V DC
- Zastosowania modułowe w instalacjach elektrycznych, gdzie wymagana jest oszczędność miejsca (1 moduł na szynie DIN)
