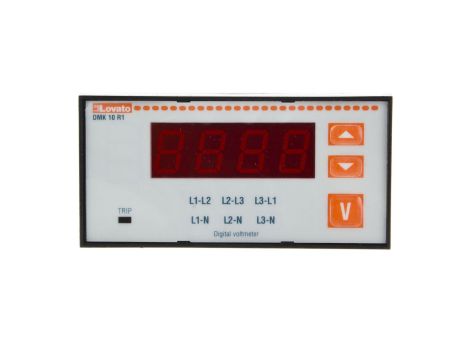

Woltomierz 3-fazowy, cyfrowy, wersja panelowa, z wyjściem przekaźnikowym (alarmowym)
Praca w sieciach niskiego, średniego i wysokiego napięcia.
Pomiary:
- napięcia fazowe
- napięcia międzyfazowe
- napięcia fazowe maksymalne
- napięcia międzyfazowe maksymalne
- napięcia fazowe minimalne
- napięcia międzyfazowe minimalne
– Zakres pomiaru napięcia: 15...660VAC
– Częstotliwość pracy: 45...65Hz
– Przekładnia napięciowa: 1,00...500,00
– Dokładność pomiaru: ±0,25% pełnej skali, ±1 cyfra
Funkcje kontroli i ochrony
– Zanik fazy: OFF/5...85%
– Napięcie maksymalne: OFF/102...120%
– Napięcie minimalne: OFF/70...98%
– Asymetria: OFF/2...20%
– Kolejność faz: OFF/L1-L2-L3/L3-L2-L1
– Częstotliwość
• maksymalna: OFF/101...110%
• minimalna: OFF/90...99%
• opóźnienie dla napięcia minimalnego i maksymalnego lub zaniku fazy, asymetrii, minimalnej i maksymalnej częstotliwości: 0,5...900,0 sek.
Charakterystyka robocza
– Napięcie zasilania pomocniczego: 220...240VAC
– Częstotliwość pracy: 50...60Hz
– Pomiary rzeczywistych wartości skutecznych
– Zapis wartości minimalnych i maksymalnych
– 1 wyjście przekaźnikowe z 1 zestykiem przełącznym
– Obudowa: do montażu tablicowego 96x48mm
– Zaciski 4mm²
– Stopień ochrony: IP54 od przodu; IP20 na zaciskach
