Opis produktu

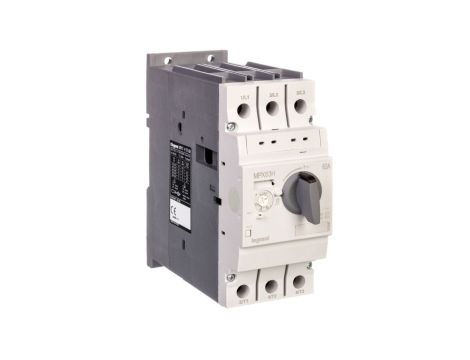

Wyłącznik silnikowy 3P 30kW 45-63A MPX3 63H 417368
Wyłącznik silnikowy MPX3 63H (referencja 417368) to trójbiegunowe urządzenie termomagnetyczne przeznaczone do ochrony silników trójfazowych o mocy do 30 kW w pracy AC-3 przy 400 V. Stosowany jako zabezpieczenie przeciążeniowe i zwarciowe w rozdzielnicach oraz modułach sterowniczych.
Cechy techniczne
- Liczba biegunów: 3 (trójfazowy)
- Znamionowa moc pracy AC?3 przy 400 V: 30 kW
- Znamionowy prąd ciągły Iu: 63 A
- Zakres nastawy wyzwalacza przeciążeniowego (termicznego): 45–63 A
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego (magnetycznego): 63–819 A
- Sposób wyzwalania: termomagnetyczny
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA
- Przyłącze obwodu głównego: połączenie śrubowe
- Budowa: kompletne urządzenie w obudowie (gotowe do montażu)
- Brak zintegrowanego styku pomocniczego; brak zintegrowanego wyzwalacza podnapięciowego; brak czułości na zanik fazy
- Montaż: kompatybilny z montażem na wsporniku TH35 (rodzina MPX3)
- Należy dobierać nastawy termiczne zgodnie z prądem znamionowym silnika i charakterystyką rozruchu
Zastosowanie
- Ochrona silników trójfazowych do 30 kW w aplikacjach przemysłowych (pompy, sprężarki, wentylatory, prasy)
- Stosowanie w rozdzielnicach i panelach sterowniczych jako zabezpieczenie przeciążeniowe i zwarciowe
- Integracja w układach rozruchu silników oraz w centrach sterowania silnikami (MCC)
- Wykorzystanie tam, gdzie wymagane są nastawy termiczne i regulacja progu zadziałania magnetycznego dla koordynacji zabezpieczeń
