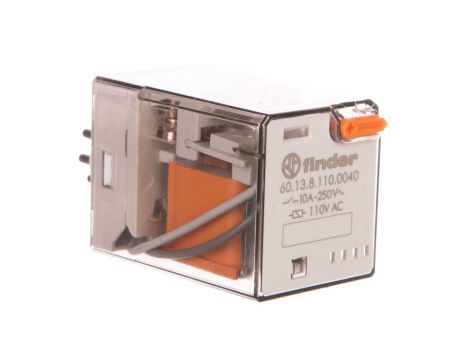

Przekaźnik przemysłowy 3P 10A 110V AC przycisk testujący mechaniczny wskaźnik zadziałania 60.13.8.110.0040
Przekaźnik przemysłowy z serii 60 przeznaczony do przełączania obwodów sterujących w instalacjach przemysłowych; wersja 3P (trzy styki przełączne) z cewką AC 110 V i mechanicznym przyciskiem testującym oraz wskaźnikiem zadziałania. Stosowany w rozdzielnicach, panelach sterowniczych i systemach automatyki.
Parametry techniczne
- Konfiguracja: 3P — trzy styki przełączne (każdy styk pojedynczy, zmiana obwodu NO/NC)
- Znamionowy prąd obciążenia: 10 A (typowa wartość eksploatacyjna); maksymalny prąd załączenia: do 20 A
- Napięcie sterowania: 110 V AC (zakres roboczy 88–121 V AC dla 50/60 Hz)
- Rodzaj napięcia sterowania: AC; napęd niespolaryzowany, tryb: monostabilny
- Połączenie elektryczne: połączenie wtykowe — kompatybilne z gniazdami serii 60 (możliwość montażu na listwie DIN przy użyciu odpowiednich gniazd)
- Parametry łączeniowe: możliwe napięcia łączeniowe do 250/400 V AC (w zależności od konfiguracji styków i warunków pracy)
- Funkcje mechaniczne: wbudowany mechaniczny przycisk testujący oraz mechaniczny wskaźnik zadziałania umożliwiający kontrolę stanu przekaźnika bez demontażu
- Wymiary: szerokość 36,4 mm, wysokość 54,2 mm, głębokość 36,4 mm
- Materiały styków: dostępne opcje z materiałami bez kadmu; konstrukcja przystosowana do pracy w podwyższonych temperaturach i intensywnych cyklach mechanicznych
Zastosowanie
- Panele sterownicze maszyn przemysłowych — przełączanie obwodów sterujących i sygnałów pomocniczych
- Automatyka budynkowa i instalacje HVAC — sterowanie obwodami pomp, zaworów i przekaźników wykonawczych
- Rozdzielnice i szafy sterownicze — montaż w gniazdach wtykowych serii 60, integracja z systemami na szynie DIN
- Systemy sterowania silników i układy rozruchowe (obwody pomocnicze i sygnalizacyjne) — zastosowanie dla obciążeń do 10 A
- Stanowiska testowe i diagnostyka urządzeń — wykorzystanie przycisku testującego oraz wskaźnika zadziałania do szybkiej weryfikacji funkcji
