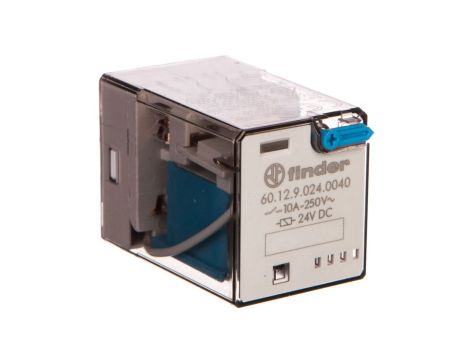

Przekaźnik przemysłowy 2P 10A 24V DC przycisk testujący mechaniczny wskaźnik zadziałania 60.12.9.024.0040
Przekaźnik z serii 60 o numerze katalogowym 60.12.9.024.0040 to monostabilne urządzenie przeznaczone do sterowania obwodami prądu stałego 24 V DC. Stosowany jest jako element wykonawczy w aplikacjach automatyki przemysłowej wymagających dwóch styków przełącznych i obciążalności do 10 A.
Cechy techniczne
- Konfiguracja styków: 2 styki przełączne (2P), liczba styków rozwiernych 0, zwiernych 0
- Maksymalny prąd obciążenia: 10 A
- Napięcie sterowania: DC 24 V (zakres znamionowy 19,2–26,4 V)
- Polaryzacja napędu: niespolaryzowany — brak wymaganego kierunku podłączenia cewki
- Tryb pracy: monostabilny (cewka zwracana sprężyną do pozycji spoczynkowej po odłączeniu)
- Połączenie elektryczne: połączenie wtykowe — montaż na gnieździe/gniazdku serii 60
- Elementy eksploatacyjne: mechaniczny przycisk testujący do ręcznego wymuszenia zadziałania
- Wskaźnik zadziałania: mechaniczny wskaźnik stanu zapewniający wizualne potwierdzenie przełączenia
- Wymiary (S×W×G): 32,5 × 54,2 × 36,4 mm — kompaktowa obudowa do montażu modułowego
Zastosowanie produktu
- Sterowniki maszyn i panele operatorskie — przełączanie obwodów kontrolnych i elementów wykonawczych
- Automatyka budynkowa i instalacje rozdzielcze wymagające modularnych przekaźników w gniazdach serii 60
- Systemy pomiarowe i kontrolno-pomocnicze do przełączania sygnałów i zasilania o natężeniu do 10 A
- Aplikacje testowe i serwisowe — mechaniczny przycisk testujący ułatwia diagnostykę bez odłączania obwodu
- Panele rozdzielcze linii produkcyjnych i automatyzacji procesów, gdzie wymagany jest wizualny wskaźnik zadziałania
