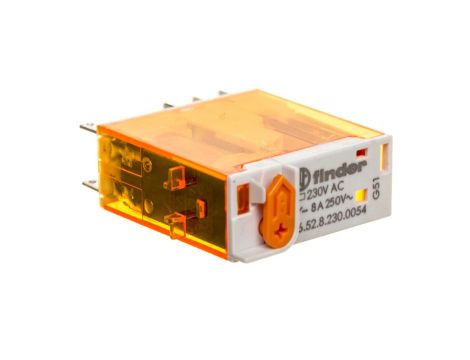

Przekaźnik 2P 8A 230V AC wskaźnik LED przycisk testujący 46.52.8.230.0054
Miniaturowy przekaźnik przemysłowy serii 46 przeznaczony do przełączania obwodów AC 230 V; typ bistabilny z mechanicznym przyciskiem testującym i wskaźnikiem LED do stosowania w panelach sterowniczych oraz modułach interfejsowych.
Cechy techniczne
- Znamionowy prąd przełączania: 8 A (model 8A serii 46).
- Znamionowe napięcie sterowania: 230 V AC (zakres 184–253 V AC dla 50/60 Hz).
- Tryb przełączania: bistabilny (latching), napęd niespolaryzowany.
- Konfiguracja styków: 2P — podwójny układ styków przełącznych.
- Połączenie elektryczne: połączenie wtykowe (plug-in) — montaż modułowy z gniazdem.
- Wskaźnik stanu: LED wskazujący zadziałanie; zintegrowany przycisk testujący dla ręcznej weryfikacji.
- Izolacja międzyobwodowa: typowo 8 mm zgodnie z charakterystyką serii 46.
- Trwałość mechaniczna: do 10 000 000 cykli (wartość typowa dla serii 46).
- Wymiary: szer. 29 mm × wys. 32,8 mm × gł. 12,4 mm.
- Dostępne opcje: różne materiały styków i akcesoria montażowe (gniazda, moduły sygnalizacyjne) w ofercie serii.
Zastosowanie
- Panele sterownicze i szafy rozdzielcze — przełączanie obwodów sterujących przy 230 V AC.
- Interfejsy sygnałowe i moduły komunikacyjne wymagające izolacji galwanicznej i sygnalizacji stanu.
- Systemy automatyki przemysłowej, HVAC oraz urządzenia sterujące, gdzie przydatna jest funkcja testu manualnego i wizualna kontrola zadziałania.
- Aplikacje modułowe z montażem do gniazd wtykowych — szybka wymiana elementów oraz integracja w systemach serii 46.
- Stosowanie w środowiskach wymagających monitorowania zgodności chemicznej: producent deklaruje nadzór nad substancjami zgodnie z wymaganiami REACH (brak substancji SVHC powyżej 0,1% tam, gdzie dotyczy).
