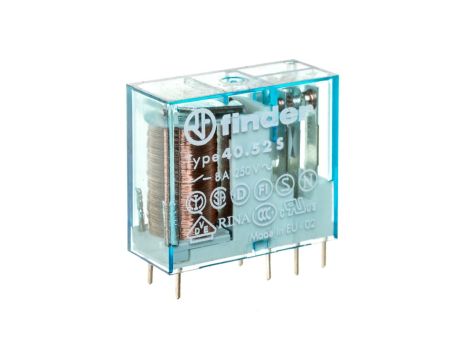

Przekaźnik miniaturowy 2P 8A 12V DC cewka czuła 40.52.7.012.0000
Miniaturowy przekaźnik elektromagnetyczny 2P przeznaczony do montażu na płytce PCB; przeznaczony do przełączania obciążeń do 8 A przy napięciu sterowania 12 V DC (cewka czuła). Stosowany w modułach sterowania, automatyce i układach sygnałowych.
Cechy techniczne
- Konfiguracja styków: 2 styki przełączne (2P), rodzaj styku: podwójny
- Znamionowy prąd przełączalny: 8 A
- Znamionowe napięcie cewki: 12 V DC (zakres znamionowego napięcia sterowania Us: 8,8–21 V DC)
- Cewka: czuła, polaryzacja napędu: niespolaryzowany
- Tryb przełączania napędu: monostabilny (zwrot do pozycji spoczynkowej po odłączeniu napięcia)
- Rodzaj połączenia elektrycznego: zacisk PCB (przeznaczony do montażu na płytce drukowanej)
- Wymiary (S × W × G): 29 × 25 × 12,4 mm
- Brak wymuszonego prowadzenia styku; niekompletny z gniazdem, bez odłączalnych zacisków
Zastosowanie
- Moduły przekaźnikowe i układy sterowania montowane bezpośrednio na PCB
- Przełączanie obwodów zasilania i sygnałowych o prądzie do 8 A
- Automatyka przemysłowa, urządzenia pomiarowe i kontrolno?sterujące
- Projekty elektroniki użytkowej i prototypowanie, gdzie wymagana jest czuła cewka i niewielkie gabaryty
