Opis produktu
Cechy

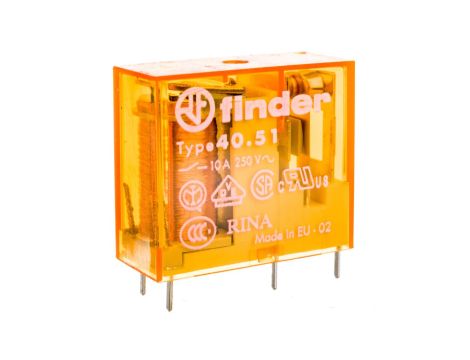

Przekaźnik 1P 10A 24V AC 40.51.8.024.0000
Monostabilny przekaźnik elektromagnetyczny serii 40 przeznaczony do montażu na płytce PCB; służy do separacji sygnałów sterujących i przełączania obciążeń do 10 A przy typowych zastosowaniach przemysłowych i automatyki.
Cechy techniczne
- Napięcie cewki: nominalnie 24 V AC; zakres znamionowego napięcia sterowania AC 50/60 Hz: 19,2–26,4 V.
- Tryb przełączania: monostabilny (cewka wymaga napięcia do utrzymania stanu).
- Liczba styków przełącznych: 1 (1P); rodzaj styku: podwójny.
- Znamionowy prąd przełączania: 10 A (dla obciążeń serii zgodnych z warunkami producenta).
- Rodzaj połączenia elektrycznego: zacisk PCB (dedykowany montaż bezpośrednio na obwodzie drukowanym).
- Wymiary: szer. 29 mm × wys. 25 mm × gł. 12,4 mm — kompaktowa obudowa do zastosowań na PCB.
- Materiały styków: konfiguracje bez kadmu dostępne w serii; projekt przekaźników ukierunkowany na długą trwałość mechaniczną i niskie zużycie.
- Izolacja i środowisko pracy: wysoka wytrzymałość izolacji (wartości do 6 kV typowo dla serii), zakres temperaturowy eksploatacji ?40 … +85 °C.
- Charakterystyka eksploatacyjna: niskie zużycie cewki, odpowiedni do częstego przełączania; możliwość stosowania z gniazdami i akcesoriami serii 40.
- Zgodność z wymaganiami chemicznymi łańcucha dostaw: producent monitoruje zgodność z REACH i informuje o obecności substancji SVHC zgodnie z obowiązującymi przepisami.
Zastosowanie produktu
- Sterowanie obwodami AC niskiego i średniego napięcia na płytkach PCB w systemach automatyki przemysłowej.
- Interfejsy między układami sterującymi (PLC, bezpieczniki logiczne) a obciążeniami: przekaźniki wykonawcze dla silników, zaworów, styczników pomocniczych.
- Aplikacje w systemach HVAC, oświetleniu i urządzeniach pomiarowych wymagających separacji galwanicznej sygnału sterującego.
- Montaż bezpośrednio na płytkach PCB lub w dedykowanych gniazdach/adapterach serii 40 w instalacjach modułowych.
