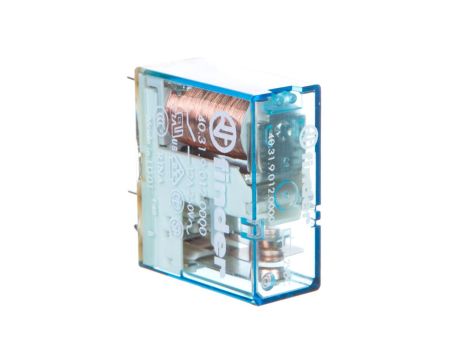

Przekaźnik 1P 10A 12V DC 40.31.9.012.0000
Miniaturowy przekaźnik elektromagnetyczny o konstrukcji 1P przeznaczony do sterowania obwodami DC z cewką nominalną 12 V DC; stosowany w modułach sterowania, płytkach PCB i urządzeniach automatyki przemysłowej.
Cechy techniczne
- Liczba styków przełącznych: 1 tor (1P) z kontaktem podwójnym
- Znamionowy prąd obciążenia: 10 A (zgodnie z oznaczeniem produktu)
- Napięcie sterowania (cewka): nominalnie 12 V DC; zakres pracy 8,8–18 V DC
- Tryb pracy: monostabilny (powrót do pozycji spoczynkowej po odłączeniu cewki)
- Rodzaj połączenia elektrycznego: zacisk PCB (montaż bezpośredni na płytce)
- Wymiary (S×W×G): 29 × 25 × 12,4 mm — kompaktowa obudowa do montażu na płytkach
- Budowa: miniaturowy przekaźnik typu plug-in/PCB przeznaczony do zastosowań wymagających oszczędności miejsca
Zastosowanie produktu
- Sterowanie obwodami DC w układach automatyki przemysłowej i systemach sterowania
- Moduły i płytki elektroniczne wymagające przekaźników montowanych bezpośrednio na PCB
- Panele sterownicze, systemy alarmowe i urządzenia telemetrii
- Aplikacje w sprzęcie użytkowym i przemysłowym, gdzie wymagane jest przełączanie obciążeń do 10 A przy kompaktowej zabudowie
