Opis produktu

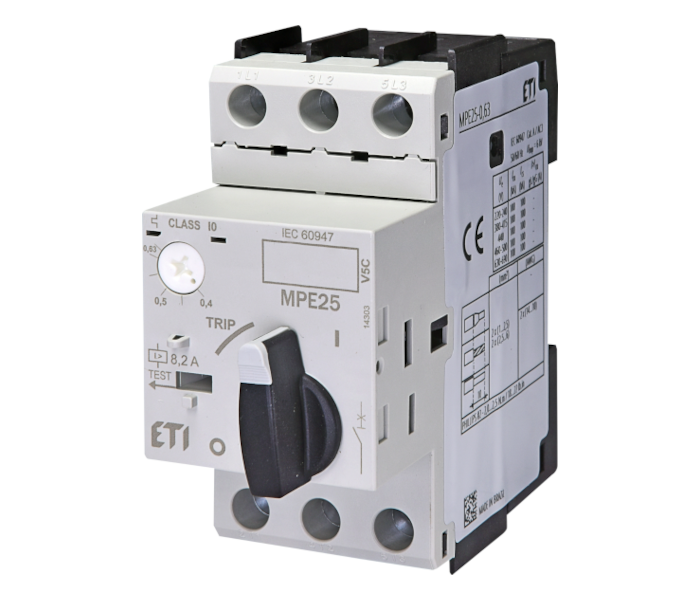

Niezawodne i sprawdzone wyłączniki silnikowe MPE25, MPE80
Wyłączniki silnikowe MPE25, MPE80 służą do rozruchu silników elektrycznych oraz zabezpieczenia ich przed przeciążeniem, zwarciem i pracą niepełno-fazową. Mogą służyć jako wyłącznik główny lub awaryjny. Możlwość podłączenia wyłączników MPE25 ze stycznikami CE/CEM za pomocą adapterów montażowych ECCMP, pozwala na realizację układów rozruchowych silników.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004648007
Typ produktu określony przez producenta.
MPE25-2,5
Napięcie znamionowe izolacji.
690
Napięcie znamionowe łączeniowe.
690
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
Napięcie znamionowe udarowe wytrzymywane.
6
Znamionowy prąd ciągły.
2,5
Zakres nastaw prądów termicznych.
1,6 - 2,5
Prąd zadziałania wyzwalacza zwarciowego.
13 x Iu
Inast. - górny zakres prądowy nastawy
32,5
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do 60
Zgodnie z normą PN-IEC 60947-4-1, PN-IEC 60947-4-2.
AC3
Według PN-IEC 60947-4-1
Tak
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
105 przełączeń
do15 cykli/h
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1x 1,5 - 6
2x 1,5 - 6
2x 1,5 - 6
2 - 2,5
322
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC/EN 60947,
DIN VDE 0660
DIN VDE 0660

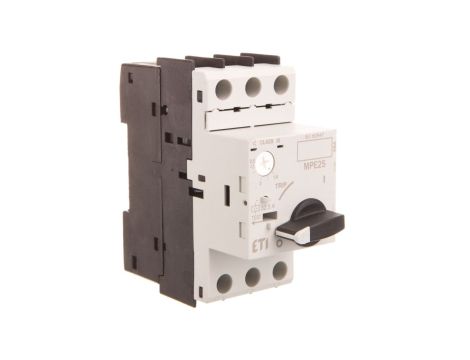

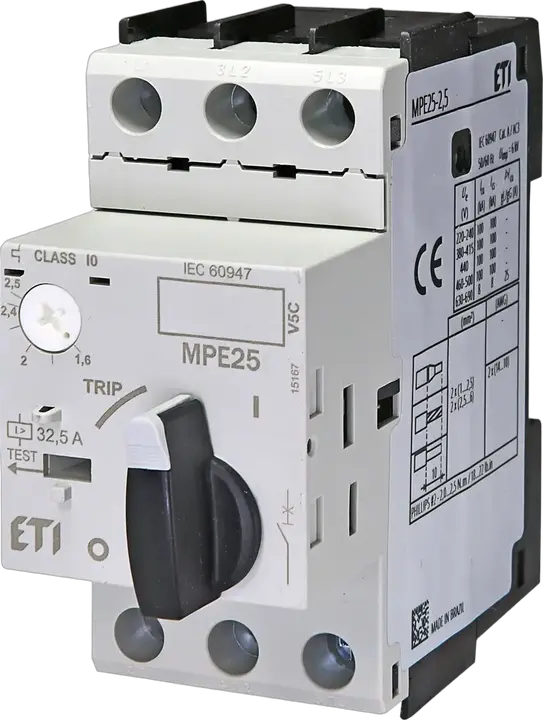

Zdjęcie produktu


Zalety produktu

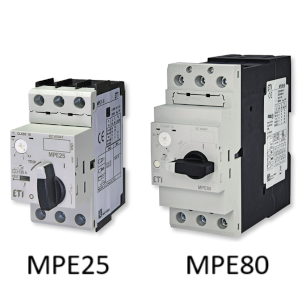

- Wyłączniki silnikowe dostępne są w dwóch gabarytach w zależności od znamionowego prądu ciągłego Iu oraz zakresu nastaw wyzwalacza przeciążeniowego Ir:
- MPE25 w zakresie 0,1A-40A

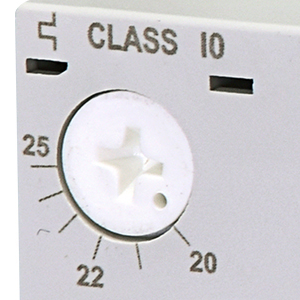

- MPE80 w zakresie 40A-80A - Regulowany zakres nastaw prądu termicznego Ir.

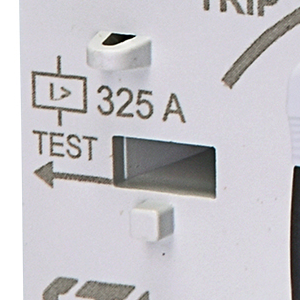

- Możliwość wykonania testu zadziałania.

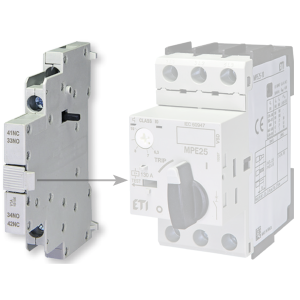

- Styki pomocnicze boczne ACBSE (2NO, NO+NZ) mogą być montowane do wyłącznika łącznie ze stykami czołowymi ACBFE.

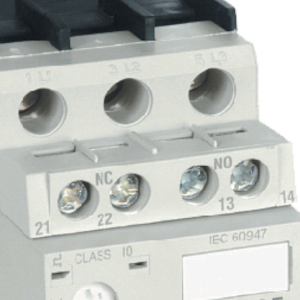

- Styki pomocnicze czołowe ACBFE (NO+NZ) mogą być montowane do wyłącznika łącznie ze stykami bocznymi ACBSE.

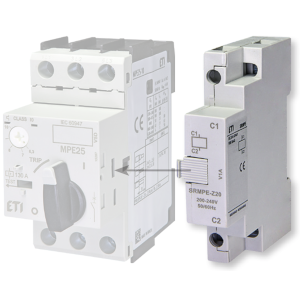

- Możlwiość montażu wyzwalacza wzrostowego SRMPE-Z20 (230-240 V AC) lub podnapięciowy URMPE-N (230-240 V AC) / URMPE-U (400-415 V AC).

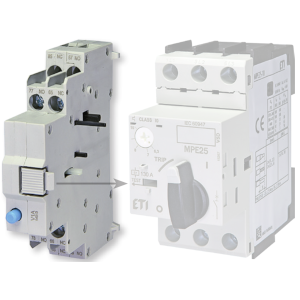

- Wskaźnik zadziałania TSBE sygnalizuje zadziałanie wyzwalacza w przypadku przeciążeń i zwarć przełączeniem styków 2x(1xNO+1xNZ).

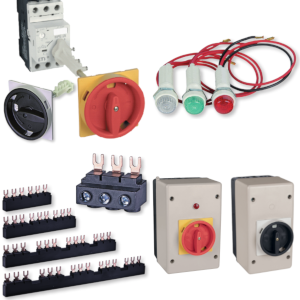

- Dedykowane akcesoria dodatkowe:
- obudowy z napędem ręcznym (MPEE55G, MLPE55G, MPEE55G-E, MLPE55G-E)
- napęd obrotowy drzwiowy czarno-szary i czerwono-żółty IP55 (RMMPE)
- lampki sygnalizacyjne (PLE)

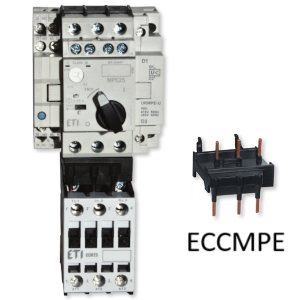

- izolowane szyny łączeniowe - zbiorcze/listwa zasilająca (IZM) - Moduły połączeniowe ECCMPE służące do elektrycznego i mechanicznego połączenia wyłączników silnikowych MPE 25 ze stycznikami silnikowymi.

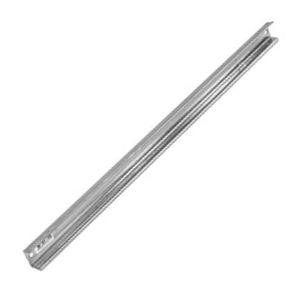

- Montaż na szynie TH-35.

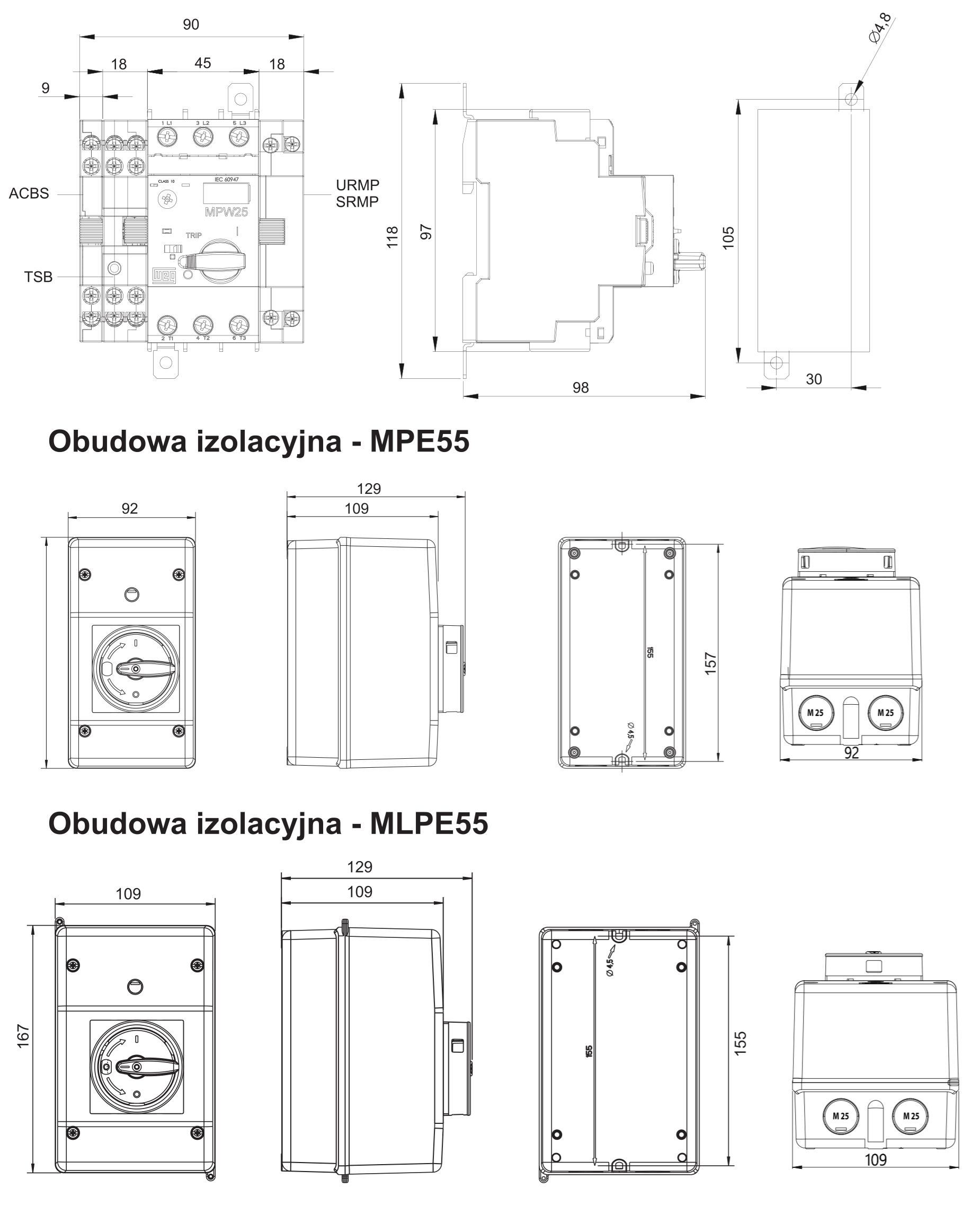

Rysunek wymiarowy

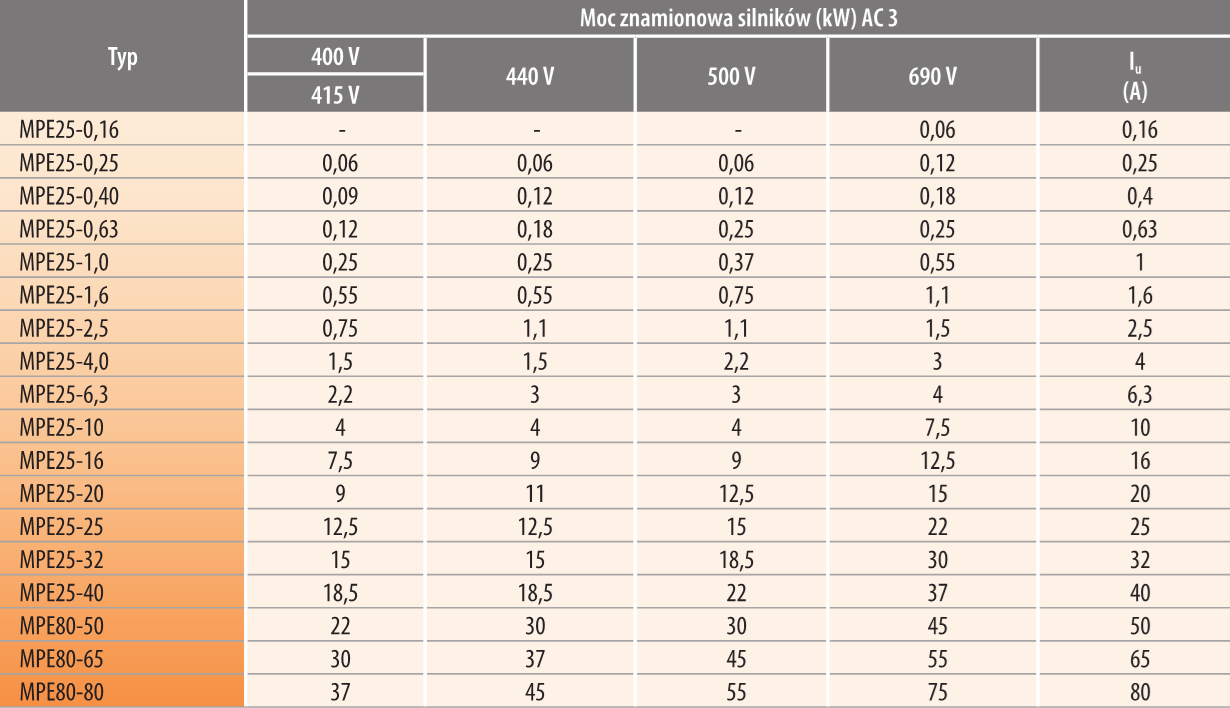

Tabela zakresów nastawczych wyzwalaczy termicznych dla silników elektrycznych indukcyjnych o mocy znamionowej od 0,06 kW (400 V) do 75 kW (690 V)

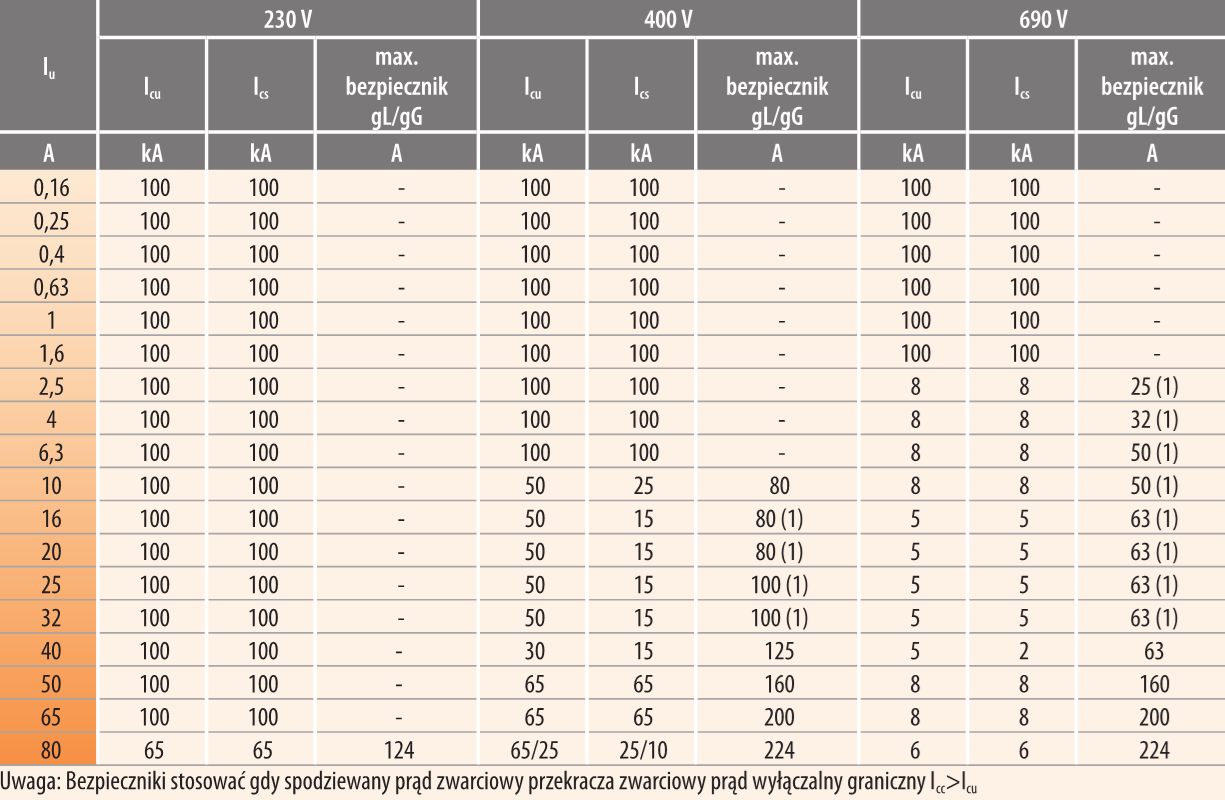

Tabela zakresów nastawczych, zabezpieczenia wstępnego i największych zdolności zwarciowych wyłączników silnikowych MPE


ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
