Opis produktu

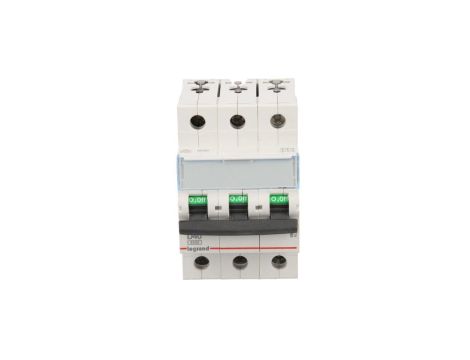

Wyłącznik nadprądowy 3P D 40A 6kA AC S303 TX3 403759
Trójbiegunowy wyłącznik nadprądowy o charakterystyce D, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Produkt stosowany w rozdzielnicach przemysłowych i instalacjach komercyjnych przy napięciu przemiennym AC 400 V.
Cechy techniczne
- Prąd znamionowy: 40 A.
- Liczba biegunów: 3 (bez jednoczesnego rozłączania bieguna N).
- Charakterystyka wyzwalania: D — wysoka selektywność przy dużych prądach rozruchowych.
- Rodzaj napięcia: AC, częstotliwość 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898 oraz 10 kA wg IEC 60947-2.
- Szerokość: 3 moduły (3 × 17,5 mm = 52,5 mm); głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X.
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze oraz wyzwalacze z serii DX3; przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.
- Brak możliwości przyłączenia bloków różnicowoprądowych.
- Zgodność konstrukcyjna z normami IEC/EN 60898-1 i IEC/EN 60947-2 (z zastrzeżeniem właściwej instalacji i eksploatacji).
- Nowe produkty oznaczone czerwonym numerem referencyjnym.
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach przemysłowych i obiektach handlowych.
- Ochrona obwodów napędów silnikowych i transformatorów, gdzie występują wysokie prądy rozruchowe (charakterystyka D).
- Stosowanie w instalacjach wymagających odporności na zwarcia do 6 kA (EN 60898) oraz do 10 kA zgodnie z IEC 60947-2.
- Integracja w systemach zasilania modularnego z użyciem szyn grzebieniowych lub połączeń sztyftowych oraz rozbudowa o styki pomocnicze lub wyzwalacze DX3.
