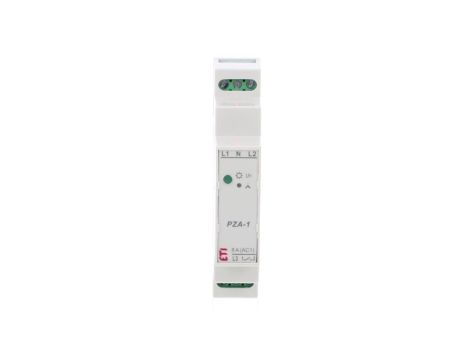

Przekaźnik zaniku, asymetrii napięcia i kolejności faz 1Z 230/400V 8A PZA-1 002471408
PZA-1 to przekaźnik kontrolny przeznaczony do zabezpieczania silników trójfazowych przed nieprawidłowymi warunkami zasilania. Aparat wykrywa zanik fazy oraz obniżenie napięcia fazowego do około 175 V, umożliwiając odłączenie napędu zanim długotrwała praca w niewłaściwych warunkach wpłynie na jego eksploatację.
Prosta konstrukcja, automatyczny powrót do pracy po ustąpieniu przyczyny zadziałania oraz jednomodułowa obudowa sprawiają, że urządzenie dobrze sprawdza się jako podstawowe zabezpieczenie w układach sterowania silnikami.
Zastosowanie
PZA-1 może być stosowany do ochrony silników trójfazowych o dowolnej mocy, ponieważ jego zestyk wyjściowy współpracuje z obwodem sterowania cewką stycznika, a nie bezpośrednio z obwodem mocy silnika.
Typowe zastosowania obejmują:
- układy napędowe maszyn,
- pompy i zestawy hydroforowe,
- wentylatory,
- sprężarki,
- instalacje przemysłowe wykorzystujące silniki trójfazowe,
- obwody sterowania stycznikowego wymagające kontroli obecności faz.
Zasada działania
Jeżeli nastąpi zanik jednej z faz lub jej napięcie obniży się do około 175 V na czas dłuższy niż około 3,5 s, PZA-1 zmienia stan wyjścia, umożliwiając odłączenie silnika przez stycznik. Zanik prawidłowego stanu pracy sygnalizowany jest również zgaśnięciem zielonej diody LED.
Opóźnienie reakcji sprawia, że układ nie reaguje na krótkotrwałe wahania napięcia ani przejściową asymetrię występującą podczas rozruchu silników dużej mocy. Po przywróceniu prawidłowych parametrów zasilania powrót następuje automatycznie w czasie krótszym niż 1 s.
Najważniejsze cechy produktu
- kontrola zaniku fazy,
- detekcja spadku napięcia fazowego do około 175 V,
- próg zadziałania 75% napięcia znamionowego,
- zwłoka zadziałania około 3,5 s,
- automatyczny powrót po ustąpieniu zakłócenia,
- zielona sygnalizacja LED,
- galwanicznie separowane wyjście 1NO 8 A,
- kompaktowa obudowa jednomodułowa.
Korzyści dla montera i instalatora
- nieskomplikowane włączenie urządzenia w obwód sterowania stycznikiem,
- brak konieczności ręcznego ustawiania progu napięcia,
- galwanicznie odseparowane wyjście 1NO zwiększające elastyczność budowy obwodu sterowania,
- montaż na standardowej szynie TH35,
- obudowa o szerokości 17,5 mm zajmuje tylko jeden moduł w rozdzielnicy,
- zaciski pozwalają podłączyć przewody o przekroju 0,5–2,5 mm².
Korzyści dla użytkownika
- automatyczne wykrywanie utraty prawidłowego zasilania silnika,
- ograniczenie ryzyka długotrwałej pracy przy braku jednej z faz,
- odporność na krótkie zakłócenia sieci zmniejszająca liczbę niepotrzebnych wyłączeń,
- samoczynny powrót układu do pracy po ustąpieniu przyczyny zadziałania.
