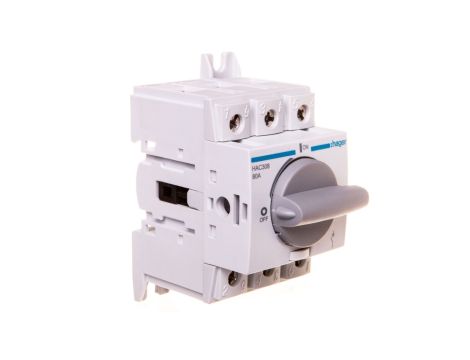

Rozłącznik izolacyjny 3P 80A HAC308

Rozłącznik izolacyjny 3P 80A HAC308

Rozłącznik izolacyjny 3P 80A HAC308 to modułowy, obrotowy rozłącznik izolacyjny przeznaczony do odłączania obwodów trójfazowych o znamionowym prądzie 80 A. Produkt jest zaprojektowany do montażu stałego w tablicach rozdzielczych i szafach sterowniczych, gdzie pełni funkcję rozłącznika głównego.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 80 A
• Liczba biegunów: 3 (3P)
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V; napięcie sieciowe typowe: 380/415 V
• Napięcie izolacyjne: 800 V
• Maksymalny prąd zwarciowy: 50 kA
• Straty mocy przy prądzie znamionowym: 7,2 W
• Stopień ochrony części czołowej: IP20
• Rodzaj elementu przełączającego: pokrętło obrotowe
• Mechanizm ryglujący: tak (możliwość zablokowania pozycji)
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Budowa urządzenia: urządzenie mocowane na stałe, rozmiar 2
• Przeznaczony jako rozłącznik główny; obciążalność 80 A w odpowiednich kategoriach użytkowania
• Norma techniczna odniesienia: IEC 60947-3

Zastosowanie produktu

• Jako rozłącznik główny w tablicach rozdzielczych i szafach sterowniczych przy zasilaniu trójfazowym do 80 A
• Do odłączania i izolacji obwodów w instalacjach przemysłowych i budynkowych pracujących przy napięciach 380/415 V (maks. Ue 690 V)
• Montaż stały oraz montaż pośredni w rozdzielnicach modułowych
• Zastosowania wymagające możliwości zamknięcia i zabezpieczenia rozłącznika przed nieautoryzowanym załączeniem (mechanizm ryglujący)
