Złączka szynowa 3-przewodowa 1,5mm2 czarna TOPJOBS 2001-1305

Złączka szynowa 3-przewodowa 1,5mm2 czarna TOPJOBS 2001-1305

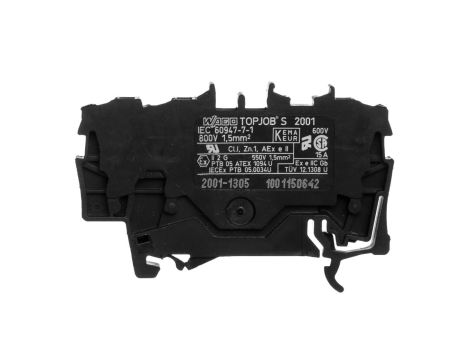

Złączka szynowa TOPJOBS 2001-1305 to 3-przewodowy blok zaciskowy typu przelotowego, przeznaczony do montażu na standardowej szynie DIN 35 mm. Produkt stosowany jest do łączenia przewodów i rozdziału obwodów w rozdzielnicach, panelach sterowniczych oraz instalacjach przemysłowych, w tym wykonania przystosowanego do zastosowań Ex-e.

Cechy techniczne

• Liczba zacisków: 3 na jednym poziomie (3-przewodowa konstrukcja przelotowa).
• Przekrój przewodu: nominalnie 1,5 mm? (wersja produktu oznaczona 1,5 mm?).
• Prąd znamionowy In: 18 A (możliwość pracy z wyższymi wartościami przy odpowiednich wariantach i przewodach, zgodnie z dokumentacją producenta).
• Napięcie znamionowe: 800 V.
• Sposób montażu: szyna montażowa DIN 35 mm.
• Technika połączenia: zacisk sprężynowy (Push-in / CAGE CLAMP® – sprężynowy system zaciskowy umożliwiający szybkie podłączanie przewodów).
• Materiał elementu izolacyjnego: poliamid 6.6 / tworzywo termoplastyczne o klasie palności zgodnej z UL94 V0.
• Wymiary: szerokość (raster) 4,2 mm, wysokość 32,9 mm, długość/głębokość ~59,5 mm.
• Temperatura pracy: dopuszczalna temp. pracy materiału do 105 °C.
• Konstrukcja umożliwiająca mostkowanie wewnętrzne oraz wymaga zastosowania płytki zamykającej tam, gdzie jest to przewidziane.
• Pozycja przyłączenia przewodu: od góry (połączenie z góry).
• Masa i obciążenie ogniowe: masa jednostkowa ok. 4,326 g; obciążenie ogniowe ~0,089 MJ.
• Dostępne wykonanie przeciwwybuchowe: wersja Ex-e (przystosowanie do zastosowań w strefach wymagających takiego wykonania).

Zastosowanie produktu

• Rozdzielnice i skrzynki sterownicze — łączenia zasilania i sygnałów o przekroju ~1,5 mm?.
• Panele automatyki przemysłowej i instalacje maszynowe wymagające kompaktowych bloków zaciskowych na szynie DIN.
• Instalacje w strefach wymagających wykonania Ex-e — zastosowanie w układach przyłączeniowych instalacji stref zagrożonych wybuchem (wersja Ex-e).
• Połączenia sygnałowe i zasilające w systemach pomiarowych, sterowaniu oraz rozgałęzieniach obwodów.
• Aplikacje gdzie wymagane są szybkie podłączenia zaciskiem sprężynowym, mały rzut w poziomie (raster 4,2 mm) i możliwość mostkowania.
