Opis produktu

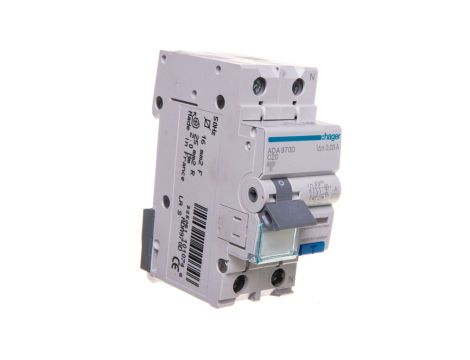

Wyłącznik różnicowo-nadprądowy RCBO 1P+N C20A 6KA 0,03A Typ A ADA970D
Wyłącznik różnicowo-nadprądowy RCBO ADA970D to modułowy aparat 1P+N przeznaczony do jednoczesnej ochrony przeciwporażeniowej i nadprądowej obwodów jednofazowych w instalacjach budynków mieszkalnych i komercyjnych.
Cechy techniczne
- Konfiguracja: 1P+N (2 bieguny), jednoczesne rozłączanie przewodu neutralnego
- Prąd znamionowy: 20 A, charakterystyka wyzwalania C
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość Typ A
- Znamionowe napięcie: 240 V AC, częstotliwość 50 Hz
- Zdolność zwarciowa/łączeniowa: 6 kA (Icn)
- Stopień ochrony: IP20; montaż na szynie DIN; szerokość: 2 moduły; głębokość zabudowy: 68 mm
- Kategoria przepięcia: 3; trwałość elektryczna i mechaniczna do 2000 cykli
- Zgodność z normą EN 61009-1; zgodny z wymaganiami RoHS i WEEE
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych wymagających ochrony przeciwporażeniowej 30 mA
- Zastowanie w rozdzielnicach modułowych montowanych na szynie DIN w obiektach mieszkalnych, biurowych i lekkich instalacjach przemysłowych
- Zabezpieczenie przed przeciążeniami i zwarciami o charakterystyce C: obwody z umiarkowanymi prądami rozruchowymi (np. urządzenia gospodarstwa domowego, oświetlenie)
- Stosowany tam, gdzie wymagane jest jednoczesne odłączenie przewodu neutralnego dla bezpieczeństwa eksploatacji
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ADA970D wykrywa prądy stałe? — Wyłącznik oznaczony jako Typ A wykrywa prądy przemienne i pulsujące składowe stałe (pulsujące DC). Nie gwarantuje wykrycia płynnego prądu stałego; w instalacjach z występowaniem gładkiego składowego DC (np. niektóre falowniki, ładowarki EV) może być wymagany wyłącznik typu B.
