Opis produktu
Szyna wyrównawcza 1x25mm2, 5x6mm2, SWP1 84331002

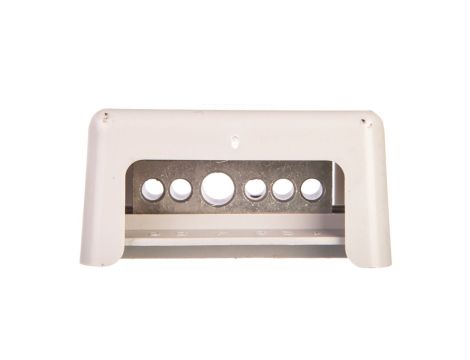

Szyna wyrównawcza SWP1 to komponent do systemów wyrównania potencjału w obiektach budowlanych; przeznaczona do połączeń ochronnych z możliwością montażu na szynie TS 35 oraz bezpośrednio na podłożu. Produkt ma obudowę w kolorze szarym i zaciski z pokrywami z tworzywa sztucznego.
Cechy techniczne
- Przekroje przyłączy: 1 × 25 mm² oraz 5 × 6 mm² (połączenia stałe)
- Napięcie znamionowe: 690 V
- Zakres temperatur pracy: od -30°C do +100°C
- Montaż: na szynie DIN TS 35 lub bezpośrednio na podłożu (budowa stała)
- Wymiary: długość 32 mm, szerokość 39 mm, wysokość 65 mm
- Materiał: szyna i zaciski ze stali; powierzchnia zacisku i powierzchnia szyny zaciskowej nieobrabiana
- Izolator: brak (element przeznaczony do wyrównania potencjału)
- Zabezpieczenie zacisków: pokrywy z tworzywa sztucznego
- Model: z pokrywą
Zastosowanie produktu
- Wyrównanie potencjału i połączenia ochronne w instalacjach budynków mieszkalnych i komercyjnych
- Stosowanie w rozdzielnicach i szafach sterowniczych montowanych na szynie TS 35
- Połączenia główne lub miejscowe pomiędzy przewodami ochronnymi o przekrojach do 25 mm² i wieloma przewodami do 6 mm²
