Opis produktu

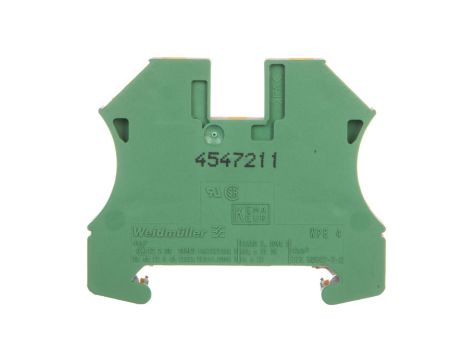

Złączka szynowa ochronna 4mm2 żółto-zielona WPE 4 1010100000
Złączka szynowa ochronna WPE 4 1010100000 przeznaczona jest do przyłączania przewodów ochronnych PE w instalacjach niskiego napięcia. Typ złącza: jednostopniowy zacisk śrubowy, stosowany tam, gdzie wymagane jest boczne podłączenie przewodów o przekroju do 4 mm².
Cechy techniczne
- Połączenie elektryczne: zacisk śrubowy (boczna pozycja przyłączenia).
- Przekrój przyłączanego przewodu: 0,5–4 mm² (jednodrutowe).
- Liczba poziomów: 1; liczba zacisków na poziom: 2.
- Napięcie znamionowe: 500 V; prąd znamionowy In: 16 A.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Zakres temperatur pracy: od -60 °C do 130 °C.
- Wymiary: szerokość 6,1 mm × wysokość 56 mm × głębokość 46,5 mm.
- Wykonanie: złączka ochronna PE oznaczona w nazwie jako żółto-zielona; korpus wykonany z tworzywa termoplastycznego (kolor zgodny z opisem produktu).
- Konstrukcja modułowa umożliwiająca montaż na szynie oraz mechaniczne łączenie z innymi złączkami tego samego systemu.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze: przyłączanie przewodów ochronnych PE w instalacjach przemysłowych i budynkach użyteczności publicznej.
- Systemy szyn DIN i listwy przyłączeniowe w układach automatyki oraz rozdziałach zasilania.
- Aplikacje wymagające bocznego podłączenia przewodów oraz zwartej szerokości na szynie montażowej.
- Stosowanie jako punkt odniesienia uziemienia w instalacjach z wieloma poziomami połączeń.
