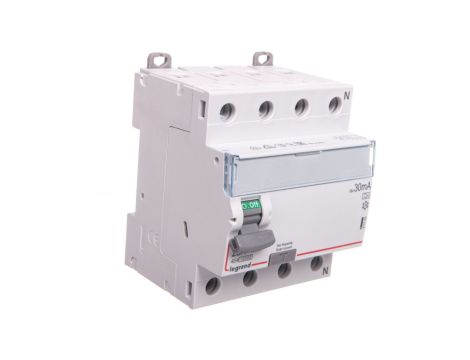

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ A P304 DX3 411759

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ A P304 DX3 411759

Wyłącznik różnicowoprądowy czterobiegunowy DX3 P304 o prądzie znamionowym 25 A i czułości 30 mA, typ A; przeznaczony do ochrony przeciwporażeniowej i wykrywania upływów prądu przemiennego oraz pulsującego składowego prądu stałego w instalacjach trójfazowych. Produkt stosowany w rozdzielnicach modułowych w instalacjach przemysłowych i budynkowych.

Cechy techniczne

• Liczba biegunów: 4 (4P), przeznaczony do ochrony układów trójfazowych z przewodem neutralnym.
• Prąd znamionowy: 25 A.
• Znamionowy prąd różnicowy (czułość): 0,03 A (30 mA), typ A — wykrywanie prądów przemiennych oraz pulsujących składowych DC.
• Napięcie znamionowe: 400 V, częstotliwość pracy: 50 Hz.
• Wytrzymałość zwarciowa (Icw): 10 kA; znamionowa zdolność łączeniowa: 0,5 kA.
• Wymiar obudowy i zabudowy: szerokość 4 modułów (zgodnie z DIN 43880), głębokość wbudowania 44 mm.
• Stopień ochrony: IP2X.
• Możliwość dodatkowego wyposażenia: tak — kompatybilność z systemami montażu szyn grzebieniowych i sztyftowych oraz akcesoriami serii DX3.
• Typ konstrukcji: modułowy wyłącznik różnicowoprądowy przeznaczony do montażu w rozdzielnicach modułowych.

Zastosowanie produktu

• Ochrona przed porażeniem i wykrywanie upływów w instalacjach trójfazowych z przewodem neutralnym w budynkach mieszkalnych, użyteczności publicznej i obiektach komercyjnych.
• Stosowanie w rozdzielnicach modułowych przy ochronie obwodów o prądzie znamionowym do 25 A.
• Zastosowanie tam, gdzie wymagane jest wykrywanie prądów pulsujących DC (np. obwody z prostownikami, falownikami lub urządzeniami elektronicznymi) — dzięki czułości typu A.
• Integracja z systemami dystrybucji energii w instalacjach przemysłowych oraz możliwość podłączenia za pomocą szyn grzebieniowych lub sztyftowych w ramach zabudowy DX3.
