Niezawodne i sprawdzone obudowy natynkowe 4XN160
Systemowe obudowy natynkowe 4XN160 z serii SOLID GSX dostępne w dwóch standardowych szerokościach (550 mm, 800 mm) i głębokości 160 mm. Obudowy posiadają możliwość wyposażenia w płyty montażowe, wkłady montażowe z aparaturą. Obudowy można przymocować do ściany wykorzystując dedykowane otwory w tylnej części obudowy lub przeznaczone do tego celu uchwyty UCH-2 (001101715). Obudowy występują w wersji natynkowej 4XN160 o stopniu ochrony IP41 (IP42, IP44) i głębokości 160 mm oraz podtynkowej 4XP160 o stopniu ochrony IP42 (IP44) i głębokości kasety 160 mm.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101408
Typ produktu określony przez producenta.
4XN160 3-6
I klasa ochronności ⏚ - Wszystkie elektrycznie przewodzące części obudowy są połączone z systemem ochronnm stałej instalacji uziemienia.
I
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
Standardowo, bez dodatkowego uszczelnienia, obudowy 4XN160 posiadają stopień ochrony IP41. Uszczelnienie ściany tylnej i drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608).
Obudowy natynkowe 4XN160:
- bez uszczelek IP41
- z uszczelką ściany tylnej IP42
- z uszczelką ściany tylnej i drzwi IP44
Standardowo, bez dodatkowego uszczelnienia, obudowy 4XN160 posiadają stopień ochrony IP41. Uszczelnienie ściany tylnej i drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608).
Obudowy natynkowe 4XN160:
- bez uszczelek IP41
- z uszczelką ściany tylnej IP42
- z uszczelką ściany tylnej i drzwi IP44
IP41/IP42/IP44
Stopień ochrony przed uderzeniami mechanicznymi.
IK10
216/36
natynkowa
Wysokość zewnętrzna obudowy podana w milimetrach.
950
Szerokość zewnętrzna obudowy podana w milimetrach.
800
Głębokość zewnętrzna obudowy podana w milimetrach.
160
-5 do 40
Obudowy w wykonaniu standardowym przeznaczone są do stosowaniu wewnątrz pomieszczeń.
Obudowy wnętrzowe
RAL 7035
Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
RoHs
Obudowy 4XN160 można wyposażyć w elementy systemu SOLID GSX takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.
SOLID GSX

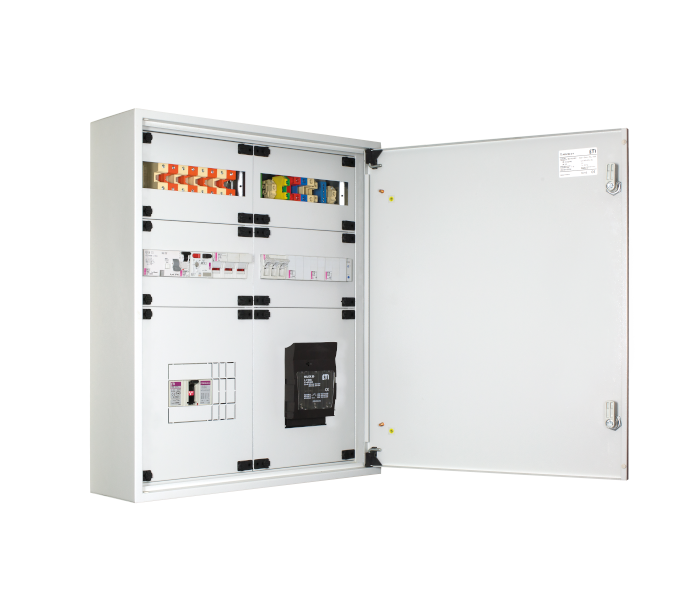

Zdjęcie produktu*
* zdjęcie produktu może przedstawiać inny podobny produkt z serii.
Zalety produktu

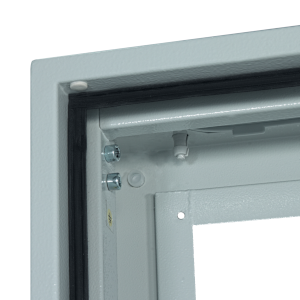

- Standardowo, bez dodatkowego uszczelnienia, obudowy 4XN160 posiadają stopień ochrony IP41. Uszczelnienie ściany tylnej i drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608).
Obudowy natynkowe 4XN160:
- bez uszczelek IP41
- z uszczelką ściany tylnej IP42

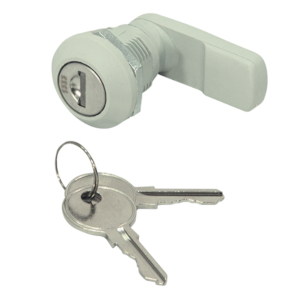

- z uszczelką ściany tylnej i drzwi IP44. - Drzwi obudowy wyposażone są w standardzie w dwa zamki patentowe (LK-1333-M22 RAL7035) o kodzie klucza 1333 w kolorze jasnoszarym (RAL 7035). W ofercie dostępne również zamki z wkładką dwupiórkową (3 i 5 mm), kwadratową oraz trójkątną.

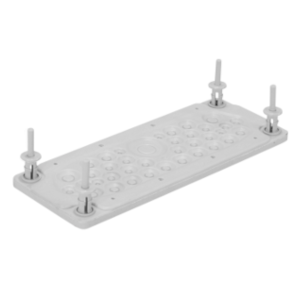

- W obudowie od góry standardowo zainstalowane są przepusty kablowe membranowe EH-TKC-36 (001101711), natomiast od dołu w otworach zainstalowane są zaślepki plastikowe.

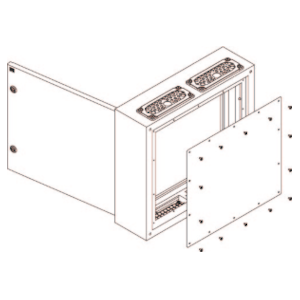

- Ściana tylna wykonana z blachy stalowej ocynkowanej, mocowana przy pomocy blachowkrętów. Odkręcenie tylnej ściany umożliwia oprzewodowanie aparatów z już włożonym wkładem do obudowy.

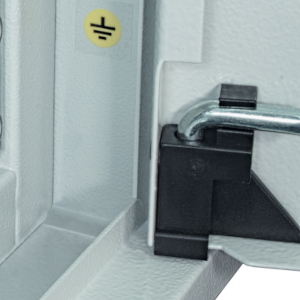

- Zastosowanie specjalnych zawiasów umożliwia montaż drzwi bez użycia narzędzi. Drzwi można przekładać lewo/prawo.

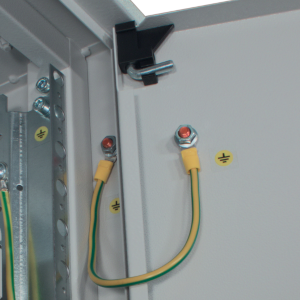

- Obudowy metalowe 4XN160/4XP160 zapewniają ciągłość połączeń elektrycznych obwodu ochronnego poprzez przewodzące części konstrukcyjne obudowy. Dodatkowo w ramce wewnętrznej obudowy umieszczono przygrzane nakrętki M6 (8 szt.), które służą jednocześnie do mocowania wspornika pionowego (WP-A/WP-U) oraz do przyłączenia przewodu ochronnego.
- Montaż bezpośredni do ściany uniemożliwia demontaż obudowy bez otwierania drzwi. Montaż na uchwytach UCH-2 (001101715) ułatwia zawieszenie obudowy.
- Wyjmowane wkłady montażowe umożliwiają prosty montaż i demontaż całych wkładów z aparaturą i okablowaniem w obudowach.
- W ofercie znajdują się osłony pełne, osłony uniwersalne z wypełnieniem z tworzywa, osłony z wycięciem pod aparaturę modułową 45 mm, oraz osłony dedykowane pod aparaturę produkcji ETI. Do osłon pod aparaturę produkcji ETI przewidziano dedykowane płyty montażowe.

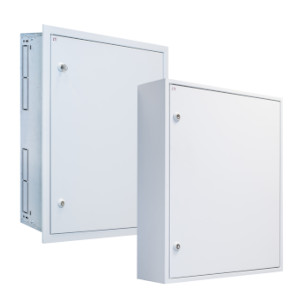

- Obudowy dostępne zarówno w wersji natynkowej (4XN160 x-x) jak i podtynkowej (4XP160 x-x).
Zobacz możliwości systemu SOLID GSX

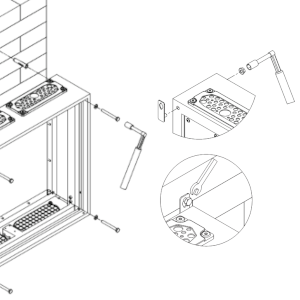

Jak wygląda montaż obudowy systemu SOLID GSX?
Poznaj możliwości konfiguracji obudowy 4XN160 2-3 z wkładem montażowym.

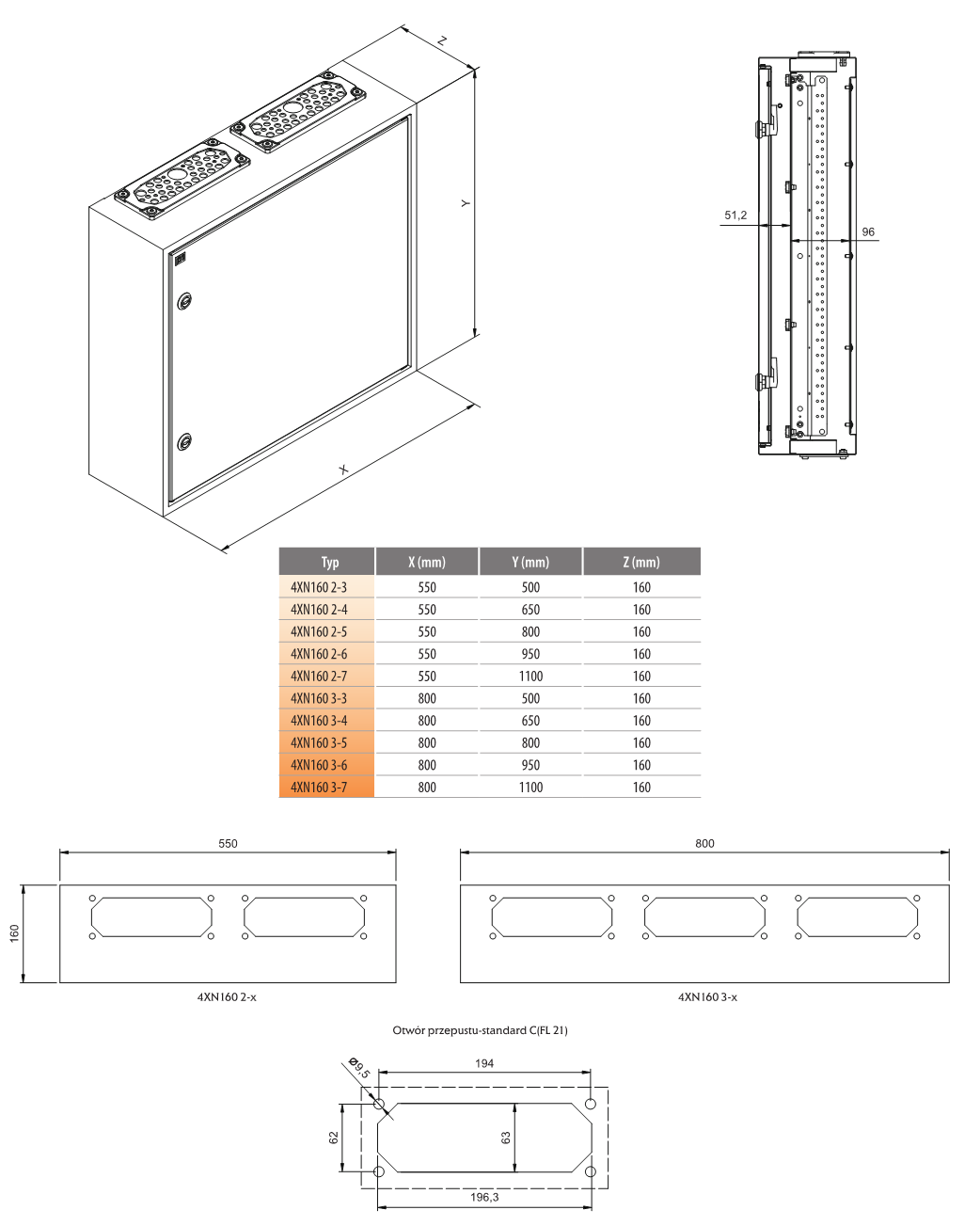

Rysunek wymiarowy

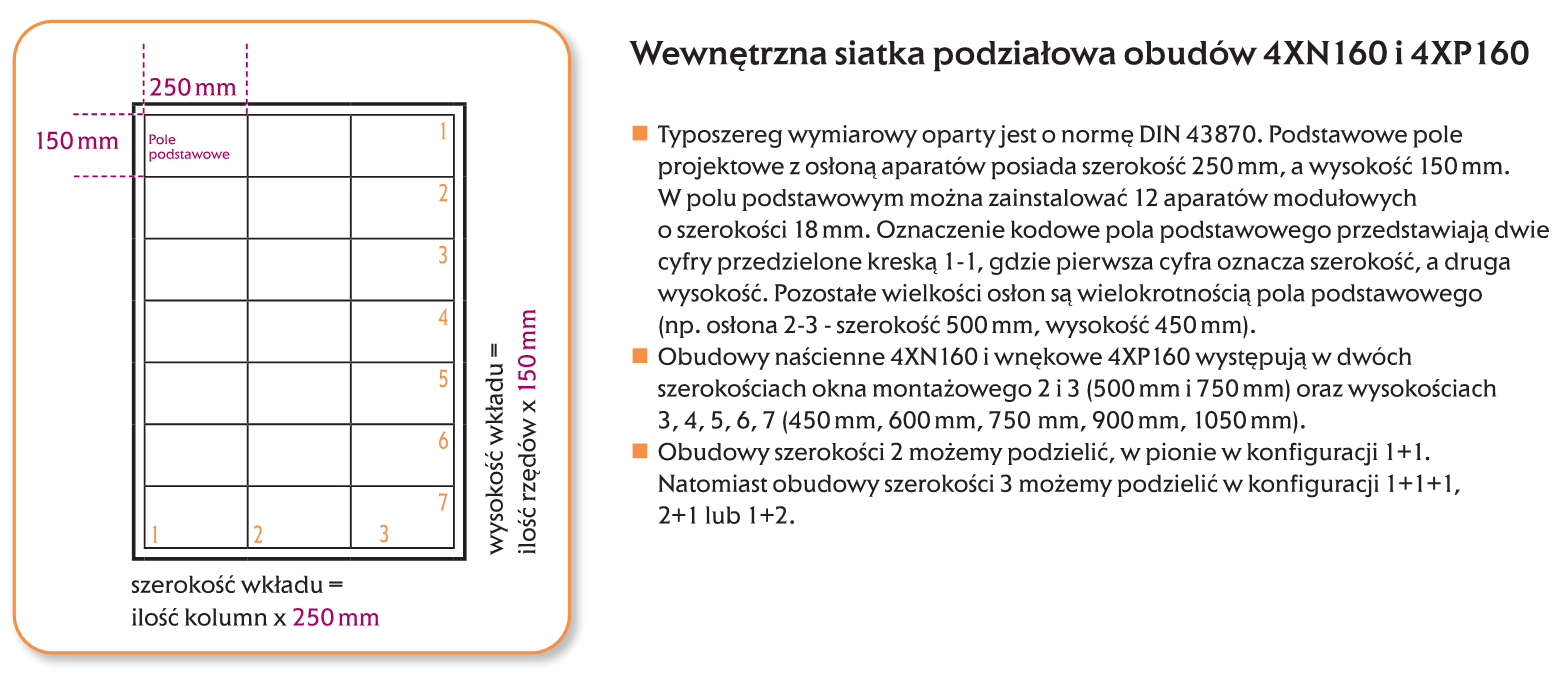

Typoszereg i sposób oznaczania obudów 4XN160/4XP160
SOLID GSX - różne obudowy, wspólne akcesoria
