Opis produktu

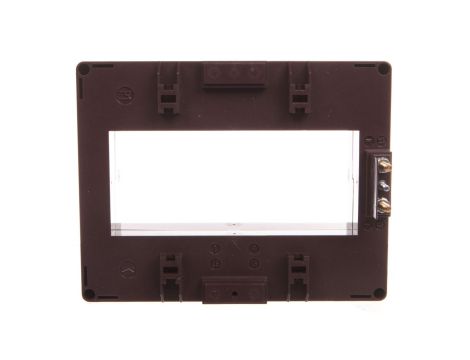

Przekładnik prądowy 4000/5 A 30 VA kl. 0,5 127x54 412154
Przekładnik prądowy 4000/5 A (model: przekładnik wsporczy na szynę) przeznaczony do pomiarów i współpracy z aparaturą pomiarowo?ochronną; stosowany w rozdzielnicach i systemach dystrybucji energii, gdzie wymagane jest sprowadzenie dużych prądów pierwotnych do standardowego sygnału wtórnego 5 A.
Cechy techniczne
- Model: przekładnik wsporczy na szynę
- Klasa dokładności: 0,5
- Znamionowy prąd pierwotny: 4000 A
- Znamionowy prąd wtórny: 5 A
- Znamionowa moc pozorna: 30 VA
- Liczba wejść pierwotnych: 1 (jedno przejście przewodu)
- Współczynnik przetężeniowy: FS 5 (możliwość pracy przy przeciążeniach do 5×In)
- Wymiary przepustu: wysokość 127 mm × szerokość 54 mm (przepust dla przewodu/ szyny)
- Podłączenie obwodu wtórnego: połączenie śrubowe (terminale śrubowe)
- Montaż: wspornik na szynę (przystosowany do instalacji w rozdzielnicach)
Zastosowanie produktu
- Pomiar energii i współpraca z licznikami oraz analizatorami prądu wymagającymi wtórnego prądu 5 A
- Współpraca z przekaźnikami ochronnymi i systemami zabezpieczeń nadprądowych
- Instalacje w rozdzielnicach przemysłowych oraz stacjach transformatorowych dla pomiarów dużych prądów
- Montaż na szynie w rozdzielnicach do modernizacji i wymiany istniejących przekładników
- Aplikacje wymagające odwzorowania prądu pierwotnego przy zachowaniu klasy dokładności 0,5
