Opis produktu

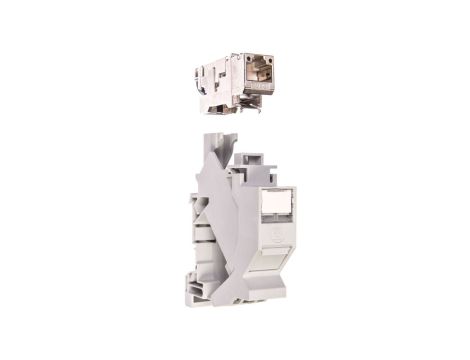

Adapter z gniazdem RJ45 kat.6A na szynę DIN TH35 EPIC DATA HS RJ45 F 10G A 21700613
Adapter DIN-rail z ekranowanym gniazdem RJ45 kat.6A przeznaczony do przemysłowego Ethernetu 10G; montowany na szynie TH35, zaprojektowany do zastosowań w automatyce i inżynierii maszynowej, z połączeniem typu przebicie izolacji (IDC) i skośnym wylotem kabla.
Cechy techniczne
- Kategoria: 6A (10G)
- Zgodność: gniazdo RJ45 zgodne z IEC 60603-7-5
- Gniazdo: RJ45 8(8), ekranowane; obudowa nieekranowana
- Montaż: szyna montażowa TH35 (DIN-rail)
- Sposób połączenia: przebicie izolacji (IDC)
- Kierunek wylotu kabla: skośny
- Stopień ochrony: IP20; ochrona przeciwpyłowa obecna
- Zakres temperaturowy: -40°C do 75°C
- Parametry elektryczne: maks. napięcie 60 VDC, maks. prąd 1 A
- PoE: zgodny z 4PPoE według IEEE 802.3bt
- Materiały: obudowy PA/PC, złącza mosiądz cynkowany
- Dodatkowo: kolor biały, kodowanie kolorem, klips do montażu połączenia ekranowanego, pole tekstowe
- Ilość gniazd: 1
Zastosowanie produktu
- Połączenia przemysłowego Ethernetu 10G w szafach sterowniczych i na szynie DIN
- Instalacje w automatyce maszyn i linii produkcyjnych wymagające ekranowanego połączenia i PoE
- Punkty końcowe sieci w przemyśle: łączenie switchy przemysłowych z urządzeniami fieldbus/ethernet
- Aplikacje wymagające montażu na szynie TH35 oraz odporności temperaturowej do 75°C
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy adapter obsługuje zasilanie PoE zgodne z IEEE 802.3bt?
Tak — gniazdo jest zgodne z 4PPoE według IEEE 802.3bt. Maksymalne napięcie dopuszczalne na adapterze wynosi 60 VDC, co pozwala na stosowanie typowych napięć PoE (ok. 57 V) pod warunkiem, że instalacja nie przekracza podanego ograniczenia. - Jak wykonać połączenie ekranowania kabla przy użyciu tego adaptera?
Ekran kabla mocuje się mechanicznie za pomocą klipsa przewidzianego w adapterze. Obudowa adaptera nie jest ekranowana — ekran kabla powinien być połączony z systemowym punktem uziemienia zgodnie z zasadami instalacji w danym obiekcie.
