Opis produktu

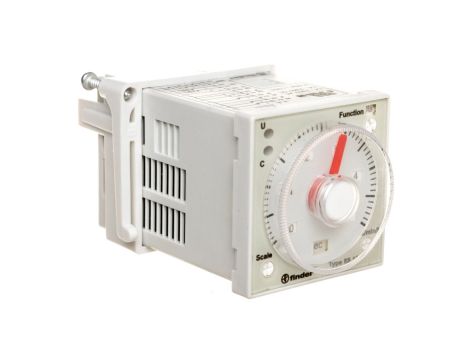

Przekaźnik czasowy 2P 5A 24-230V AC/DC, wielofunkcyjny AIa, AIb, DIa, Dib, GI, SW 88.12.0.230.0002
Wielofunkcyjny przekaźnik czasowy serii 88 z dwoma stykami przełącznymi (2P) i znamionowym prądem 5 A, przeznaczony do realizacji funkcji czasowych w układach sterowania przemysłowego, automatyce budynkowej i panelach kontrolnych.
Cechy techniczne
- Znamionowe napięcie sterowania: 24–230 V AC/DC (50/60 Hz)
- Zakres nastawy czasu: 0,05 s – 360000 s (do 100 h)
- Funkcje dostępne: opóźnione załączanie (ON delay), opóźnione wyłączenie (OFF delay), formowanie impulsu, taktowanie przy zboczu narastającym (czas nastawiany)
- Funkcje niedostępne w tym typie: migotanie, taktowanie zboczem opadającym, załączanie/wyłączanie impulsowe (zgodnie z dokumentacją produktu)
- Kontakty: 2 styki przełączne (2P), obciążalność styków do 5 A (typowo przy rezystancyjnym obciążeniu)
- Rodzaj połączenia elektrycznego: połączenie wtykowe (gniazdo wtykowe nie jest dołączone)
- Brak wyjścia półprzewodnikowego — wyjścia mechaniczne
- Możliwość ustawienia funkcji i zakresu czasu przed podłączeniem zasilania
- Możliwość montażu: panel lub gniazda serii 90 (gniazdo do nabycia oddzielnie)
- Wymiary (S × W × G): 48 × 48 × 94 mm
- Brak funkcji zdalnego sterowania; nie przeznaczony do pracy wyłącznie w systemach zdalnego sterowania
Zastosowanie produktu
- Sekwencjonowanie załączeń i wyłączeń w układach sterowania maszyn
- Sterowanie czasowe obwodów oświetleniowych i sygnalizacji
- Realizacja impulsów i interwałów w automatyce przemysłowej oraz HVAC
- Sterowanie zaworami, elektromagnesami i urządzeniami wykonawczymi wymagającymi funkcji opóźnień lub formowania impulsu
- Integracja w szafach sterowniczych i panelach przy użyciu gniazd serii 90 lub montażu na panelu (gniazdo wtykowe należy dobrać oddzielnie)
