Opis produktu

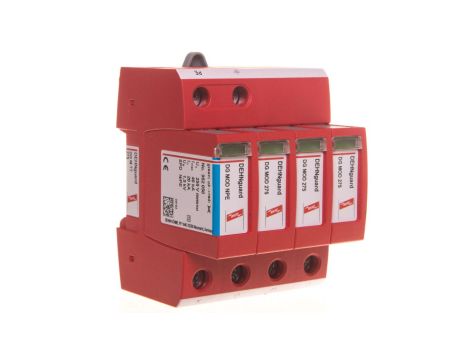

Ogranicznik przepięć Typ T2 4P 20kA 1,5kV DEHNguard M TT 275 952310
Ogranicznik przepięć DEHNguard M TT 275 952310 to modułowe urządzenie ochronne typu 2 przeznaczone do sieci TT (zgodny także z TNS), stosowane do ochrony instalacji i urządzeń przed przepięciami przejściowymi.
Cechy techniczne
- Układ biegunów: 3+N/PE (4P), konstrukcja modułowa — podstawka + wymienne moduły ochronne (4 moduły)
- Znamionowy prąd wyładowczy Iimp (8/20 µs): 20 kA (wartość szczytowa)
- Maksymalne napięcie trwałej pracy AC Uc: 275 V (L‑N); napięcie N‑PE: 255 V
- Znamionowe napięcie sieci: 230/400 V AC (przeznaczony do instalacji 230 V)
- Poziom ochrony Up: 1,5 kV
- Sygnalizacja stanu działania: wskaźnik optyczny
- Montaż: szyna montażowa DIN 35 mm; obudowa z termoplastu, użytkowanie wewnętrzne (IP20)
- Przekroje przyłączanych przewodów: - elastyczne (wielodrutowe): 1,5–35 mm2 - sztywne (jednodrutowe/wielodrutowe): 1,5–35 mm2
- Technologia zabezpieczenia: modułowa konstrukcja z mechanizmem Thermo Dynamic Control dla kontroli termicznej i niezawodności pracy
Zastosowanie produktu
- Ochrona rozdzielnic głównych i odbiorczych w instalacjach TT i TNS przed przepięciami przejściowymi typu 2.
- Instalacja przy wejściu zasilania lub bezpośrednio obok chronionych urządzeń sterujących i zasilających (minimalizacja długości przewodów między SPD a chronionym sprzętem).
- Zastosowanie w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych wymagających ochrony przed przepięciami o charakterze przejściowym.
- W zabudowie na szynie DIN 35 mm w rozdzielnicach wnętrzowych (klasa ochrony IP20).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy moduły ochronne w ograniczniku DEHNguard M TT 275 są wymienne?
Tak — urządzenie ma konstrukcję modułową z wymiennymi modułami ochronnymi. Wymiana modułów powinna być przeprowadzona przez wykwalifikowany personel zgodnie z dokumentacją producenta i instrukcjami montażu. - Czy DEHNguard M TT 275 można montować w rozdzielnicy, gdzie zastosowano wyłączniki różnicowoprądowe (RCD)?
Tak — ogranicznik można stosować w rozdzielnicach z RCD, jednak instalacja powinna uwzględniać maksymalną obciążalność i wymagania RCD; montaż i dobór zabezpieczeń powinien wykonać wykwalifikowany instalator zgodnie z instrukcjami producenta.
