Opis produktu

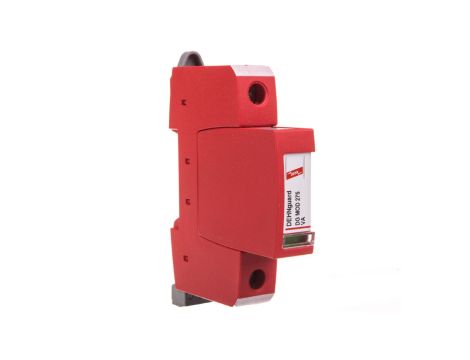

Ogranicznik przepięć Typ T2 1P 10kA 1,5kV ( warystor szeregowo z iskiernikiem - brak prądu upływu) DEHNguard S 275 VA FM 95208
Ogranicznik przepięć DEHNguard S 275 VA FM 95208 to jednobiegunowe urządzenie typu 2 przeznaczone do ochrony instalacji przed przepięciami impulsowymi. Łączy warystor i iskiernik w układzie szeregowym, zapewniając brak prądu upływu i niski poziom napięcia ochrony przy wyładowaniach.
Cechy techniczne
- Typ: ogranicznik przepięć Typ 2, 1 biegun
- Układ ochrony: warystor szeregowo z iskiernikiem (brak prądu upływu)
- Znamionowy prąd wyładowczy (8/20): 10 kA (wartość szczytowa)
- Poziom ochrony (Up): 1,5 kV
- Maksymalne napięcie trwałej pracy AC (Uc AC): 275 V
- Maksymalne napięcie trwałej pracy DC (Uc DC): 350 V
- Sygnalizacja zadziałania: optyczna na urządzeniu
- Styk do zdalnej sygnalizacji: tak (umożliwia integrację z systemami nadzoru)
- Montaż: szyna montażowa DIN 35 mm
- Rozmiar: 1 moduł
- Przekrój przewodu przyłączanego (elastyczny i sztywny): 1,5–35 mm2
- System kontrolno-odłączający: Thermo-Dynamik-Control (monitorowanie stanu i bezpieczne odłączenie uszkodzonego modułu)
- Konstrukcja modułowa: możliwość szybkiej wymiany modułów
Zastosowanie produktu
- Ochrona instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych (linie fazowe)
- Systemy z kontrolą stanu izolacji – brak prądu upływu eliminuje zakłócenia w pomiarach izolacji
- Instalacje telekomunikacyjne i układy licznikowe, gdzie wymagana jest niska rezystancja upływu
- Stosowanie na poziomie rozdzielnic końcowych i rozdzielnic pionowych jako ochrona Typ 2
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy DEHNguard S 275 VA FM 95208 posiada styk do integracji z systemem nadzoru?
Tak — ogranicznik DEHNguard S 275 VA FM 95208 jest wyposażony w styk do zdalnej sygnalizacji, co pozwala na połączenie z systemami nadzoru lub centralą alarmową; parametry styku należy potwierdzić w karcie katalogowej producenta. - Jakie przewody można podłączyć i jak montować ogranicznik DEHNguard S 275 VA FM 95208?
Urządzenie montuje się na szynie DIN 35 mm; dopuszczalne przekroje przewodów (elastycznych i sztywnych) mieszczą się w zakresie 1,5–35 mm2, co umożliwia bezpośrednie podłączenie typowych przewodów zasilających w rozdzielnicach.
