Opis produktu

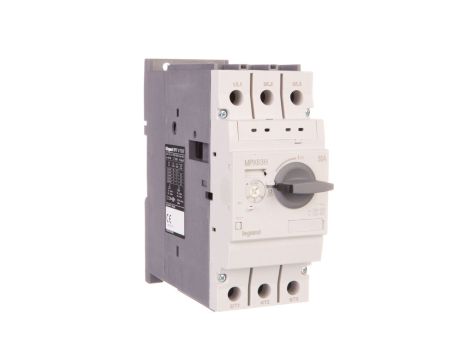

Wyłącznik silnikowy 3P 24kW 34-50A MPX3 63H 417367
Wyłącznik silnikowy MPX3 63H 417367 to trójbiegunowe urządzenie termomagnetyczne przeznaczone do zabezpieczenia silników asynchronicznych i obwodów zasilających o mocy do 24 kW (AC-3, 400 V). Stosowany tam, gdzie wymagane jest regulowane zabezpieczenie termiczne oraz szybka ochrona przeciwzwarciowa.
Cechy techniczne
- Moc znamionowa AC-3 (400 V): 24 kW
- Zakres nastawy wyzwalacza przeciążeniowego (termicznego): 34–50 A
- Znamionowy prąd ciągły Iu: 50 A
- Liczba biegunów: 3P
- Znamionowe napięcie pracy: 415 V
- Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny regulowany + wyzwalacz elektromagnetyczny)
- Prąd zadziałania wyzwalacza elektromagnetycznego: do 13 × Ie (maksymalnie)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 50–650 A
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Budowa: kompletne urządzenie w obudowie, montaż na szynie TH35
- Funkcje dodatkowe: bez wbudowanego styku pomocniczego, bez wyzwalacza podnapięciowego, bez czułości na zanik fazy
Zastosowanie produktu
- Ochrona silników asynchronicznych w układach napędowych o mocy do 24 kW (AC-3)
- Zabezpieczenie obwodów zasilających w rozdzielnicach przemysłowych i maszynowych
- Instalacje wymagające regulacji nastawy przeciążeniowej i wysokiej zdolności zwarciowej (Icu 50 kA)
- Montaż modułowy na szynie TH35 w szafach sterowniczych i rozdzielnicach
