Opis produktu

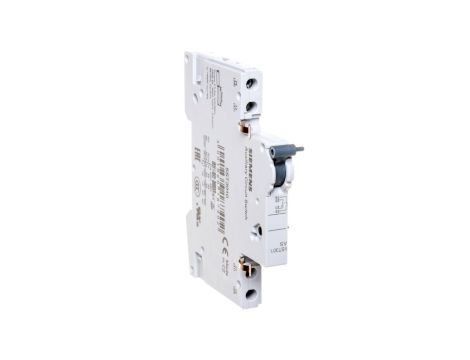

Blok styków pomocniczych 1NO 1NC SENTRON do 5SL 5SY 5SP 5ST3010
Pomocniczy blok styków SENTRON 5ST3010 z jednym stykiem zwiernym (NO) i jednym rozwiernym (NC), przeznaczony do montażu na wyłącznikach nadmiarowo-prądowych, RCBO i różnicowoprądowych w celu realizacji obwodów sygnalizacji i sterowania.
Cechy techniczne
- Konfiguracja styków: 1 NO (zwarcie) + 1 NC (rozwierne); brak styków CO.
- Kompatybilność montażowa: MCB serii 5SL, 5SY, 5SP; wyłączniki ON‑OFF 5TL1; RCBO 5SU1; RCD 5SV.
- Napięcie znamionowe: do 440 V; napięcie zasilające sterowania: 12–400 V.
- Wytrzymałość na napięcie udarowe: 4 kV.
- Stopień ochrony: IP20.
- Wymiary (mm): długość 90 × szerokość 9 × głębokość 70.
- Masa netto: 49,7 g.
- Zakres temperatur pracy: od -25 °C do 55 °C; temperatura przechowywania do -40 °C.
- Forma dostawy: moduł montowany (nie fabrycznie przyłączony do wyłącznika — montaż w terenie lub podczas instalacji).
Zastosowanie produktu
- Realizacja obwodów pomocniczych i sygnalizacyjnych na wyłącznikach MCB i RCBO serii 5SL/5SY/5SP oraz na urządzeniach 5TL1, 5SU1, 5SV.
- Sygnalizacja pozycji wyłącznika (zdalne wskazanie ON/OFF) do systemów sterowania i monitoringu.
- Sterowanie obwodami pomocniczymi, alarmowymi i interlockami w instalacjach przemysłowych, budynkowych oraz aplikacjach retrofitowych.
- Montaż w warunkach standardowych wewnątrz szaf rozdzielczych zgodnie ze stopniem ochrony IP20.
